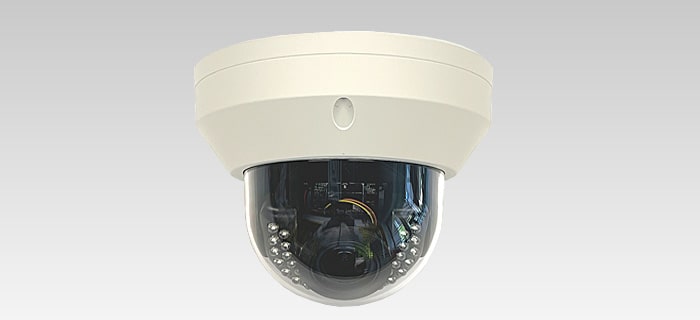

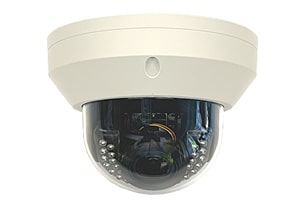

業務用220万画素 スターライト0.0001Lux 赤外線デジタルハイビジョン
広角 望遠 2.8-12mmバリフォーカルレンズ 屋外用 IP66 バンダルドームカメラ
2in1 EX-SDI・HD-SDI SHVD-VKEV232VIR

SHVD-VKEV232VIRの防水型赤外線カメラの特長

高精細1920×1080のフルHD対応のメガピクセルEX-SDI、HD-SDIハイブリッドカメラです。完全密閉型のボディーを採用し、OSDの設定や画角の調節をボディーの外部で行うため、雨天時にも設置・設定が可能です。 デュアルスキャン方式のリアルWDR(逆光補正)機能を搭載しながらも、30fpsのスムーズな映像を出力する業務用機種です。 カメラ本体の最低照度が0.001luxの高感度仕様となっている為、同スペックの赤外線カメラと比較すると夜間の映像をより明るく鮮明に映し出すことが出来ます。

・バリフォーカルレンズのf=2.8-12mmを使用する事で望遠から広角まで画角の調整が可能

・220万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・毎秒30fpsの逆光補正でスムーズな映像を再現！

・夜間も撮影可能な赤外線LEDを42個搭載し、25m先の被写体まで監視が可能

・OSD機能を使用して逆光補正、明るさ、色合い等細かな映像設定が可能

・HD-SDIで5CFBケーブルで100m、EX-SDIでケーブル長400mまでを実現

・施工業者様用の業務用専用モデル

※既存のケーブルのご使用は映像テストをおすすめします。

HD-SDIはハイビジョンテレビ放送規格

SHVD-VKEV232VIRが採用しているHD-SDIの映像方式はハイビジョンテレビ放送に使われる信号規格でフルデジタルで映像の歪や劣化がなく精緻で高画質な映像が特長です。

HD-SDI、EX-SDI 映像規格 2in1

1920×1080pでHD-SDIのフルデジタルハイビジョンカメラ規格が録画できます。
HD-SDIはフルデジタルハイビジョンで高精細・高画質での有利性

1920×1080pでEX-SDIは高画質で通線距離が約400ｍと長いフルデジタルハイビジョン規格です。
EX-SDIはフルハイビジョンで高精細・高画質・配線長が長い有利性

EX-SDI/HD-SDIの画質の優位性

放送機器に使われる画質重視の220万画素フルハイビジョンカメラのそれ以外のカメラとの比較表からデジタルで遅延が少なく映像の劣化もない優位性を持ったカメラです。

EX-SDI/HD-SDIデジタル映像とAHD/アナログカメラの映像の劣化比較

アナログHDはアナログ信号を使用している為、配線距離が長くなると映像の劣化によりノイズが発生します。EX-SDI/HD-SDIはデジタル信号により映像劣化度が低く、ノイズがきわめて少ない鮮明な映像を出力する事が出来ます。
HD-SDIは放送局で使われるハイビジョンカメラの方式で多重伝送が可能で主にハイビジョン設備に使用されています。

1920×1080Pの圧倒的な解像度

従来のアナログカメラと比べ、解像度が圧倒的に向上しています。720×480だった画像のサイズが1920×1080と2倍以上になっています。さらに映像の一部を拡大しても細部までくっきり見ることができます。

TVIの243万画素TVIカメラと52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、243万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

リアルWDR機能で30fpsの滑らかな逆光再生-1

リアルWDR(R-WDR)の機能は逆光時の被写体の暗い部分を明るくする機能です。 リアルWDR(R-WDR)の逆光映像は明るい部分と暗い部分を交互にスキャンし2枚のフレームを合成して逆光の映像を再生します。 そのために通常の30fpsのカメラはR-WDRをかけると15fpsに落ちて画質が落ちます。しかし60fpsのカメラは逆光の映像が30fpsで再生されるので画質が落ちることなく正確でスムーズな映像再生が特長です。ちなみにデジタルWDR(D-WDR)は映像のガンマ値を調節する事で明るさをデジタル処理をするため、リアルWDRと比較して色に斑があったり、色合い薄くなったりして効果が出にくいです。
※通常の防犯カメラは30fpsです。

※1.動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)

※2.リアルWDRは2種類ある！
カメラでフレーム数が30fpsのものは逆光撮影を15fpsで撮影します。高性能カメラでフレーム数が60fpsのものは逆光撮影を30fpで撮影します。15fpの動画は少しカクカクしますが、30fpの動画は滑らかな動画再生ができます。
※3.HD-SDIの参考動画はR-WDR30fpsで滑らかな動画再生がされています。

SHDB-2054HDの優れた逆光映像-2

マンションのエントランス等は逆光になる環境が多く逆光の強いカメラが求められます。逆光の機能があっても効果が出ないカメラもあります。ダイナミックレンジ120dBの優れた逆光性能をご覧ください。
※(参考)エントランスのスロープがタイルを使用の為、西日等で反射しやすい場所の画像です。
(実際の映像のキャプチャー画像)

おすすめ使用例

• 画質優先で同軸ケーブルを使ったネットワークカメラにない簡便性
• 車両のナンバー等の精緻な映像を必要とする状況
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。
• マンションやオフィスの既存のアナログカメラシステムの入れ替え・更新等に

バリフォーカル2.8-12ｍｍレンズで広角から望遠までの監視が可能

レンズに2.8mmから12ｍｍまで調節可能なバリフォーカルレンズを搭載。設置場所に合わせた画角に調整できます。
雨天時の画角調整の時に本体内部を開けずに操作可能で現場での作業が簡単！

(参考)カメラと車両までの距離10ｍの広角と望遠の画像
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。

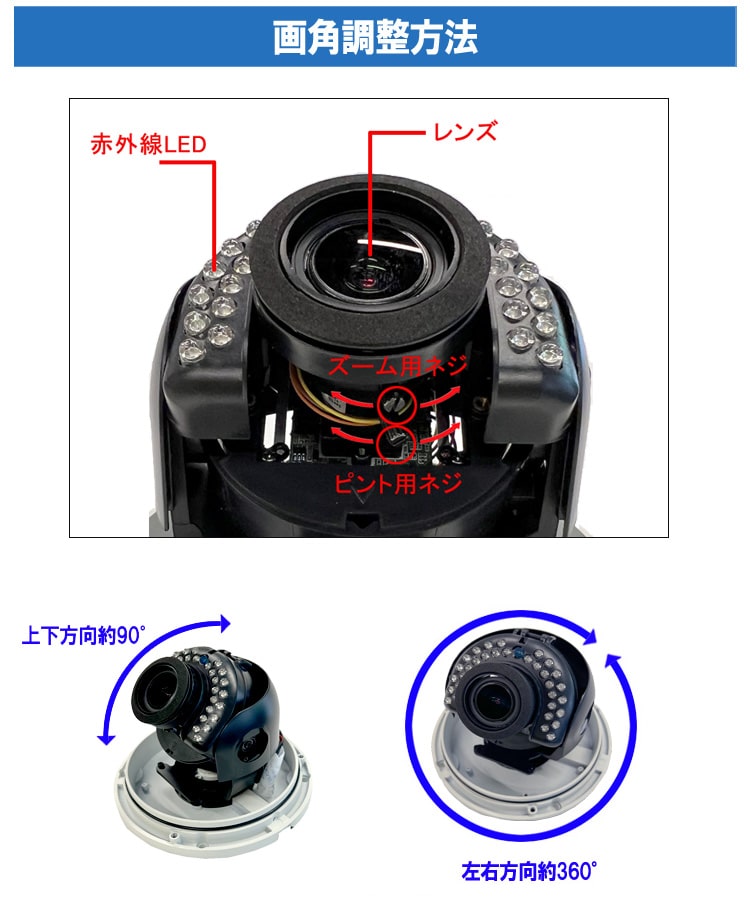

(カメラのズーム・ピント調整ねじをマイナスドライバーで左右に回すと広角→望遠に調整できます)

夜間は白黒赤外線映像

SHVD-VKEV232VIRは赤外線LEDを42個搭載して最大25ｍまでの赤外線照射が可能です。

カメラを雨から防ぐ強力なIP66 防水仕様

保護等級IP66（防塵防水）仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。

SHVD-VKEV232VIRのカメラ図面

SHVD-VKEV232VIRのカメラ図面です。

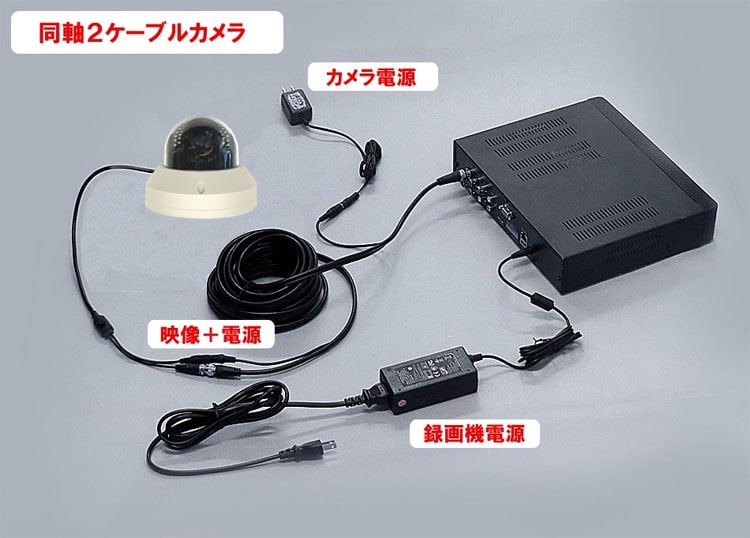

SHVD-VKEV232VIRの関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
