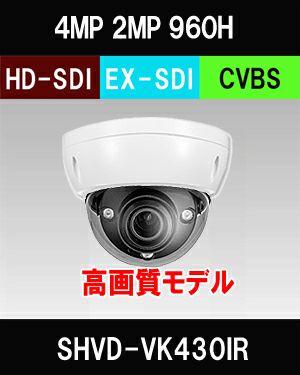

SHVD-VK430の防水型赤外線バンダルドームカメラの特長

高精細400万画素で2688×1520PのフルHD対応のメガピクセルEX-SDI、HD-SDIハイブリッドカメラです。完全密閉型のボディーを採用し、OSDの設定や画角の調節をボディーの外部で行うため、雨天時にも設置・設定が可能です。デュアルスキャン方式のリアルWDR(逆光補正)機能を搭載しながらも、30fpsのスムーズな映像を出力する業務用機種です。カメラ本体の最低照度が0.00008luxの高感度仕様となっている為、同スペックの赤外線カメラと比較すると夜間の映像をより明るく鮮明に映し出すことが出来ます。

・バリフォーカルレンズのf=2.8-12mmを使用する事で望遠から広角まで画角の調整が可能

・400万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・毎秒30fpsの逆光補正でスムーズな映像を再現！

・夜間も撮影可能な赤外線LEDを30個搭載し、20m先の被写体まで監視が可能

・夜間も超高感度0.00008Luxでより鮮明な映像を録画することが可能

・OSD機能を使用して逆光補正、明るさ、色合い等細かな映像設定が可能

・IP66の防水仕様で衝撃に強い非破壊タイプ

・HD-SDIで5CFBケーブルで100m、EX-SDIでケーブル長400mまでを実現

・施工業者様用の業務用専用モデル

※既存のケーブルのご使用は映像テストをおすすめします。

400万画素の高画質を実現するアルタ特選業務用録画機の紹介

カメラの画質が良くても、録画機の録画の画質が悪ければ画質の良い映像は撮れません。以下にリンクを貼ったDVRはアルタ特選の業務用DVRです。SHVD-VK430の高画質をライブ並みのクオリティで録画保存する高画質業務用DVRです。

SHDVR-TG04 業務用4CH

SHDVR-TG08 業務用8CH

SHDVR-TG16 業務用16CH

SHDVR-TA220HD ベーシック4CH

HD-SDIはハイビジョンテレビ放送規格

SHVD-VK430が採用しているHD-SDIの映像方式はハイビジョンテレビ放送に使われる信号規格でフルデジタルで映像の歪や劣化がなく精緻で高画質な映像が特長です。

EX-SDI/HD-SDI 2種類の映像が出力できるフルハイビジョンカメラ

HD-SDI規格では75ΩのBNC同軸ケーブルで音声及び映像を伝送します。高画質、高解像度の映像を出力します。 さらに、IPカメラシステム（Erthernetケーブル）を使用した際に発生する遅延もありません。

HD-SDI規格では5C-FBケーブルで最大100ｍの転送が可能と言われています。 EX-SDI規格はHD-SDI同様にデジタル信号を使用しながらも5C-FBケーブルで最大で400mの伝送が可能なHD-SDIの上位規格です。

EX-SDI/HD-SDIの画質の優位性

放送機器に使われる画質重視の220万画素フルハイビジョンカメラのそれ以外のカメラとの比較表からデジタルで遅延が少なく映像の劣化もない優位性を持ったカメラです。

EX-SDI/HD-SDIデジタル映像とAHD/アナログカメラの映像の劣化比較

アナログHDはアナログ信号を使用している為、配線距離が長くなると映像の劣化によりノイズが発生します。EX-SDI/HD-SDIはデジタル信号により映像劣化度が低く、ノイズがきわめて少ない鮮明な映像を出力する事が出来ます。
HD-SDIは放送局で使われるハイビジョンカメラの方式で多重伝送が可能で主にハイビジョン設備に使用されています。

400万画素で2688×1520Pの圧倒的な解像度

200万画素のカメラと比べ、解像度が圧倒的に向上しています。1920×1080Pだった画像のサイズが2688×1520と約2倍になっています。さらに映像の一部を拡大しても細部までくっきり見ることができます。

ダイナミックレンジ120dBのリアルWDRの逆光補正-1

リアルWDR(R-WDR)の機能は逆光時の被写体の暗い部分を明るくする機能です。 リアルWDR(R-WDR)の逆光映像は明るい部分と暗い部分を交互にスキャンし2枚のフレームを合成して逆光の映像を再生します。 デジタルWDR(D-WDR)は映像のガンマ値を調節する事で明るさをデジタル処理をするため、リアルWDRと比較して色に斑があったり、薄くなったりすることがあります。ALVD-VK430IRは120dBの逆光補正でマンションのエントランスや明るい照明等での優れた映像を提供します。
(下の動画は左半分が強い太陽光が当たっています。右は少し陰になっていますが、正面のビルの入り口から中の部分が黒くならずに見ることができます。クレーン横の左の建物の壁の部分は白飛びをしないできれいに映っています)

※1.動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)

VK430シリーズのカメラの優れた逆光映像-2

マンションのエントランス等は逆光になる環境が多く逆光の強いカメラが求められます。逆光の機能があっても効果が出ないカメラもあります。VK430シリーズの優れた逆光性能をご覧ください。
※(参考例)エントランスのスロープがタイルを使用の為、西日等で反射しやすい場所の画像

おすすめ使用例

• 画質優先で同軸ケーブルを使ったネットワークカメラにない簡便性
• 車両のナンバー等の精緻な映像を必要とする状況
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。
• マンションやオフィスの既存のアナログカメラシステムの入れ替え・更新等に

バリフォーカル2.8-12ｍｍレンズで広角から望遠までの監視が可能

レンズに2.8mmから12ｍｍまで調節可能なバリフォーカルレンズを搭載。設置場所に合わせた画角に調整できます。
(参考)カメラと車両までの距離10ｍの広角と望遠の画像
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。

最低照度0.00008Luxの高感度赤外線カメラ

SHDB-VK430IRのは最低照度0.00008Luxの高感度モジュールを搭載しているため、赤外線LEDと組み合わせることで一般的な赤外線カメラと比較してよりノイズの少ない明るい夜間の赤外線撮影が可能です。
高感度カメラの夜間映像は通常の赤外線カメラより、明るくなります。
(イメージ画像↓)VK430は高感度のため、6月3日ころの映像ですが19時30分になってもカラー映像で頑張っています。下の感度が低いカメラは既に白黒に変わっています。

ハーレーションを防ぐSMART-IR機能(スマートIR)

SMART IR(スマートIR)の機能がない赤外線カメラで撮影すると赤外線の照射で映像の中心が明るすぎて被写体が良く見えない事があります。せっかく防犯カメラを取り付けても、深夜に侵入した犯人が見えない、車のナンバープレートが見えない等、夜間に発生したトラブルの映像が確認出来ない事もあります。これは赤外線の光が近い場所で強すぎて反射して白飛びする現象です。SMART IR(スマートIR)機能は自動で赤外線の光度を調整し白飛びを防ぎます。

※このシリーズのカメラの実際の画像です。

相手を威圧しない屋外ドームカメラ

玄関の前や屋外で目立たない屋外用バンダルドームカメラです。

カメラを雨から防ぐ強力なIP66 防水仕様

保護等級IP66（防塵防水）仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。

SHVD-VK430のスペック表

SHVD-VK430の詳細なカメラスペックです。

SHVD-VK430のカメラ図面

SHVD-VK430のカメラ図面です。

SHVD-VK430の関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
