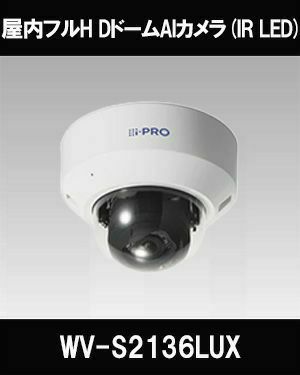

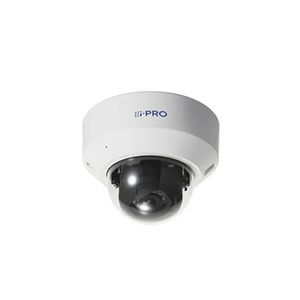

屋内フルH DドームAIカメラ(IR LED) WV-S2136LUX

ネットワークカメラ内で高度な映像分析・解析を実現するAIプロセッサーを標準搭載

• ネットワークカメラ本体にAI機能を搭載

  AIプロセッサーを活用する機能拡張ソフトウェアを最大2つ同時に動作可能

  AI音識別機能を搭載

  AI処理による物体検知と連携させたi-PRO社独自のスマートコーディング技術、インテリジェントオート(iA)機能を搭載

  照射距離50 mのIR LEDを搭載

  * オープン価格の商品は本体希望小売価格を定めていません。
  * カメラ直付け方式
  * レンズ交換不可



  カタログダウンロード




スペック

基本
屋内/屋外	屋内対応
電源 [1]	DC12 V、PoE（IEEE802.3af準拠）
消費電力	DC12 V ： 720 mA／約8.6 W、PoE DC 48 V ： 180 mA／約8.7 W（クラス0機器）
使用環境	使用温度範囲：－10 ℃ ～ +50 ℃（電源投入時 ： 0 ℃ ～ 50 ℃） 使用湿度範囲：10 ％ ～ 90 ％（結露しないこと）
保存環境	存温度範囲： －30 ℃ ～ +60 ℃ 保存湿度範囲：10 ％ ～ 95 ％（結露しないこと）
モニター出力 （調整用）	VBS ： 1.0 V［p-p］／75 Ω、コンポジット信号 ピンジャック NTSCもしくはPAL出力可能（INITIAL SETボタンを短く（1秒以下）押すかまたはソフトウェアで変更）
外部I/O端子	ALARM IN 1（アラーム入力1／白黒切換入力／自動時刻調整入力） 1端子 ALARM IN 2（アラーム入力2／アラーム出力） 1端子 ALARM IN 3（アラーム入力3／AUX 出力） 1端子
オーディオ入力	端子形状：φ3.5 mmステレオミニジャック マイク入力時： ●使用可能マイク プラグインパワー方式（感度 ： －48 dB±3 dB（0 dB=1 V／Pa、1 kHz）） ●入力インピーダンス 約2 kΩ 不平衡、供給電圧 ： 2.5 V±0.5 V ライン入力時：入力インピーダンス ： 約2 kΩ 不平衡、供給電圧 ： 2.5 V±0.5 V
オーディオ出力	φ3.5 mmステレオミニジャック（モノラル出力） 出力インピーダンス ： 約600 Ω 不平衡、出力レベル ： －20 dBV
寸法	［幅］φ129.5 mm　［高さ］101 mm　［奥行き］40 mm
質量	約470 g
仕上げ	本体 ： ABS樹脂 i-PRO ホワイト　　ドームカバー ： アクリル樹脂 クリア
カメラ部
撮像素子	約1/2.8型CMOSセンサー
有効画素数	約210万画素
走査面積	5.57 mm（H）×3.13 mm（V）
走査方式	プログレッシブ
最低照度（カラー）	0.009 lx（50IRE、F1.3、最長露光時間 ： OFF（1/30 s）、AGC ： 11） 0.0006 lx（50IRE、F1.3、最長露光時間 ： 最大 16/30 s、AGC ： 11）※換算値
最低照度（白黒）	0 lx（50IRE、F1.3、最長露光時間 ： OFF（1/30 s）、AGC ： 11、IR LED点灯時） 0.006 lx（50IRE、F1.3、最長露光時間 ： OFF（1/30 s）、AGC ： 11） 0.0004 lx（50IRE、F1.3、最長露光時間 ： 最大 16/30 s、AGC ： 11）※換算値
インテリジェントオート（iA）	On／Off
スーパーダイナミック	On／Off、0から31の範囲でレベル設定が可能
ダイナミックレンジ	最大144 dB（スーパーダイナミックOn、レベル31）
最大ゲイン	0から11の範囲でレベル設定が可能
暗部補正	0から255の範囲でレベル設定が可能
逆光／強光補正	逆光補正（BLC）／強光補正（HLC）／Off　0から31の範囲でレベル設定が可能（スーパーダイナミック、インテリジェントオートがOff時のみ）
霧補正	On／Off、0 から8 の範囲でレベル設定が可能（インテリジェントオート、コントラスト自動調整がOff 時のみ）
光量制御モード	屋外撮影／フリッカレス(50 Hz)／フリッカレス(60 Hz)／固定シャッター
シャッター速度	60 fpsモード： 1/60 固定、1/100 固定、1/120 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定 30 fpsモード： 1/30 固定、3/120 固定、2/100 固定、2/120 固定、1/100 固定、1/120 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定 15 fpsモード： 1/30 固定、3/120 固定、2/100 固定、2/120 固定、1/100 固定、1/120 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定 50 fpsモード： 1/50 固定、1/100 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定 25 fpsモード： 1/25 固定、3/100 固定、2/100 固定、1/100 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定 12.5 fpsモード： 1/25 固定、3/100 固定、2/100 固定、1/100 固定、1/250 固定、1/500 固定、1/1000 固定、1/2000 固定、1/4000 固定、1/10000 固定
最長露光時間	60 fpsモード： 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s 30 fpsモード： 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s 15 fpsモード： 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/120 s、最大1/100 s、最大2/120 s、最大2/100 s、最大3/120 s、最大1/30 s、最大2/30 s、最大4/30 s、最大6/30 s、最大10/30 s、最大16/30 s 50 fpsモード： 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s 25 fpsモード： 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s 12.5 fpsモード： 最大1/4000 s、最大1/2000 s、最大1/1000 s、最大1/500 s、最大1/250 s、最大1/100 s、最大2/100 s、最大3/100 s、最大1/25 s、最大2/25 s、最大4/25 s、最大6/25 s、最大10/25 s、最大16/25 s
カラー白黒切換	Off／On(IR Light Off)／On(IR Light On)／Auto1(IR Light Off)／Auto2(IR Light On)／Auto3(SCC)
IR LED Light	High／Middle／Low／Off、最長照射距離 ： 50 m
ホワイトバランス	ATW1／ATW2／AWC
デジタルノイズリダクション	0から255の範囲でレベル設定が可能
プライバシーゾーン	有効／無効、ゾーン設定 最大8か所
VIQS	有効／無効、ゾーン設定 最大8か所
画面内文字表示	On／Off、最大40文字、最大2行（アルファベット、漢字、ひらがな、カタカナ、数字、記号）
動作検知（VMD）	有効／無効、4 エリア設定可能
妨害検知（SCD）	有効／無効、1 エリア設定可能
音検知	On/Off
AI音識別	銃声, 悲鳴, クラクション, ガラスが割れる音から選択可能
画像回転[2][3][4]	0 °（Off）／90 °／180° （上下反転）／270 °
レンズ部
ズーム比	光学ズーム：3.1倍（電動ズーム／電動フォーカス） EX光学ズーム：最大9.3倍（3.1～9.3倍 ： 画像解像度 640×360時）
焦点距離（f）	2.9 mm ～ 9 mm
最大口径比（F）	1 ：1.3（WIDE） ～ 1 ：2.5（TELE）
フォーカス範囲	0.3 ～ ∞
画角	[16 ： 9モード時］ 水平： 36°（TELE） ～ 115°（WIDE）、垂直： 20°（TELE） ～ 61°（WIDE） ［ 4 ：3 モード時］ 水平： 28°（TELE） ～ 82°（WIDE）、垂直： 20°（TELE） ～ 61°（WIDE）
調整⾓度	[水平（PAN）角］ －240° ～ +120° ［垂直（TILT）角］ －30° ～ +85 ［傾き（YAW）角］ ±100°
ネットワーク部
ネットワーク	10BASE-T／100BASE-TX、RJ45コネクター
画像解像度 H.265・H.264 JPEG（MJPEG）	［16 : 9モード (60 fps モード)］［16 : 9モード (30 fps モード)］ ［16 : 9モード (50 fps モード)］［16 : 9モード (25 fps モード)］ 1920x1080／1280x720／640x360／320x180 ［ 4 : 3モード (30 fps モード)］［ 4 : 3モード (25 fps モード)］ 1280x960／VGA／QVGA ［ 4 : 3モード (15 fps モード)］［ 4 : 3モード (12.5 fps モード)］ 2048x1536[8]／1280x960／VGA／QVGA
画像圧縮方式	H.265・H.264[配信モード ： 固定ビットレート／可変ビットレート／フレームレート指定／ベストエフォート配信 フレームレート ： [60 fpsモード / 30 fpsモード] 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps*／20 fps*／30 fps*／60 fps*[10] [50 fpsモード / 25 fpsモード] 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps*／20 fps*／25 fps*／50 fps*[11] [15 fpsモード] 1 fps／3 fps／5 fps*／7.5 fps*／10 fps*／12 fps*／15 fps* [12.5 fpsモード] 1 fps／3.1 fps／4.2 fps*／6.25 fps*／8.3 fps*／12.5 fps* （ フレームレートは、「ビットレート」に制限されます。「*」付のフレームレートを設定した場合は、設定した値よりもフレームレートが低下することがあります） 1クライアントあたりのビットレート ： 64 kbps／128 kbps*／256 kbps*／384 kbps*／512 kbps*／768 kbps*／1024 kbps*／1536 kbps*／2048 kbps*／3072 kbps*／4096 kbps*／6144 kbps*／8192 kbps*／10240 kbps*／12288 kbps*／14336 kbps*／16384 kbps*／20480 kbps*／24576 kbps*／--自由入力-- ※ビットレートは、「解像度」によって設定可能な範囲が異なります。 画質 ： ●固定ビットレート、フレームレート指定、ベストエフォート配信の場合 ： 動き優先／標準／画質優先 ●可変ビットレートの場合 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質 配信方式 ： ユニキャスト（ポート番号設定 ： オート）／ユニキャスト（ポート番号設定 ： マニュアル）／マルチキャスト JPEG（MJPEG） 画質選択 ： 0最高画質／1高画質／2／3／4／5標準／6／7／8／9低画質（0～9の10段階） 配信方式 ： PULL（静止画更新）／PUSH（MJPEG） 画像更新速度 ： [60 fpsモード / 30 fpsモード / 15 fpsモード] 0.1 fps／0.2 fps／0.33 fps／0.5 fps／1 fps／2 fps／3 fps／5 fps／6 fps／10 fps／12 fps／15 fps／30 fps[12]／60 fps[10] [50 fpsモード / 25 fpsモード / 12.5 fpsモード] 0.08 fps／0.17 fps／0.28 fps／0.42 fps／1 fps／2.1 fps／3.1 fps／4.2 pfs／5 fps／8.3 fps／12.5 fps／25 fps[13]／50 fps[11] （ JPEGとH.265／H.264同時動作時のJPEGフレームレートは制限あり）
スマートコーディング	GOP（Group of pictures）制御： Off／Low（可変GOP 1s-8s）／Mid（可変GOP 4s-16s）／Advanced（固定GOP 60s + 1sキーフレーム）／Frame rate control（可変GOP 4s-16s + frame rate control）※Advanced、Frame rate controlは、H.265のみ対応 スマートVIQS：On（High）／On（Low）／Off スマートPピクチャ制御：On／Off
音声圧縮方式	G.726（ADPCM）：16 kbps／32 kbps G.711：64 kbps AAC-LC：64 kbps／96 kbps／128 kbps
配信量制御	制限なし／64 kbps／128 kbps／256 kbps／384 kbps／512 kbps／768 kbps／1024 kbps／2048 kbps／4096 kbps／6144 kbps／8192 kbps／10240 kbps／15360 kbps／20480 kbps／25600 kbps／30720 kbps／35840 kbps／40960 kbps／51200 kbps
対応プロトコル	IPV6:TCP／IP、UDP／IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ IPV4:TCP／IP、UDP／IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP IPv6 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL/TLS、SMTP、DNS、NTP、SNMPv1/v2/v3、DHCPv6、RTP、MLD、ICMP、ARP、IEEE 802.1X、DiffServ IPv4 ： TCP／IP、UDP／IP、HTTP、HTTPS、SSL/TLS、RTSP、RTP、RTP／RTCP、SMTP、DHCP、DNS、DDNS、NTP、SNMPv1/v2/v3、UPnP、IGMP、ICMP、ARP、IEEE 802.1X、DiffServ、SRTP
セキュリティ	ユーザー認証、ホスト認証、HTTPS
最大接続数	14※（カメラへ同時接続できるセッション数）※条件による
マルチスクリーン	同時に16台のカメラの画像を表示（自カメラ含む）
microSD メモリーカード
携帯端末／タブレット端末対応	携帯端末／タブレット端末対応
対応OSとブラウザ
対応OSとブラウザー	対応OS：Microsoft Windows 10 / 8.1（日本語版） 対応ブラウザー：Microsoft Edge、Firefox、Google Chrome

本仕様につきましては予告なく変更することがあります。


■免責について

・本製品は、犯罪抑止等を意図して製作された商品ですが、犯罪の防止・安全を完全に保証するものではございません。万一被害など発生致しましても、当社は責任を負いかねますのでご了承下さい。
