同軸-LANコンバーター WJ-PR201UX

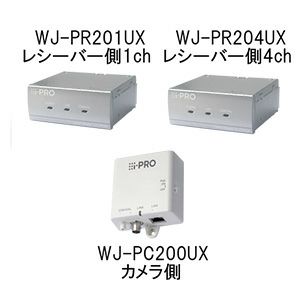

• WJ-PR204UX(レシーバー側4ch)
  WJ-PR201UX(レシーバー側1ch)
  WJ-PC200UX(カメラ側)

  本機は同軸-LANコンバーターで、レシーバー側とカメラ側を組み合わせて使用します。
  既存の同軸ケーブルを利用し、少ない初期投資で長距離伝送や高速通信などのデジタルデータ伝送を実現します。
  また、カメラ側には、ネットワークカメラ（以下、カメラ）へ電源を供給できるPoE給電機能付きで、
  カメラ電源工事が不要です。

  【特長】
  1.4chモデルのレシーバー側の選択が可能(WJ-PR204UX)
  　1台のレシーバー側で4台のカメラを接続・使用可能※1。
  　省スペースなシステムを実現。
  2.PoE＋給電機能付（Power over Ethernet Plus。以下、PoE＋）
  　PoE+規格に対応（IEEE802.3at準拠）。PoE+ カメラを接続・使用可能※１。
  3.長距離伝送が可能(WJ-PR201UX)
  　弊社指定PoE+ カメラ使用時：300 m、弊社指定PoEカメラ使用時：500 m、カメラを外部電源で動作させた場合、2.0 kmの長距離伝送ができます※1。
  （同軸ケーブル5C-2V ループ抵抗4 Ω/100 m以下を中継なしで使用した場合）
  4.高速通信が可能
  　実効速度でTCP：35 Mbps以上、UDP：45 Mbps以上（同軸ケーブル5C-2V使用時、通信距離2.0 km以下(WJ-PR201UX)
  通信距離500 m以下(WJ-PR204UX)）の高速通信ができます※2。
  5.設定が不要
  　同軸ケーブルの両端に本機を接続するだけで通信を開始します。設定の必要はありません。

  ※1 接続するカメラの種類、レシーバー側の電源の種類と伝送距離の組み合わせには制限があります。
  詳細は以下の「■同軸-LANコンバーター接続条件」をご参照ください。

  ■同軸-LANコンバーター接続条件
  同軸ケーブルは、5C-2V でループ抵抗値 4Ω / 100 m 以下です。

  ※2 通信速度はレシーバー側とカメラ側の間の通信速度です。使用する同軸ケーブルの状態（同軸ケーブルの経年劣化など）、
  ネットワーク環境などによって数値は影響を受けます。
  幅：65 mm／高さ：36 mm／奥行き：163 mm（コード・プラグなどの突起部は含まず）

  ●レシーバー側 1ch モデル(WJ-PR201UX)を使用する場合



スペック

レシーバー側受電:ACアダプター[カメラへの給電:PoE+]
カメラ側Ethernetケーブル長	最大50 m
レシーバー側Ethernetケーブル長	最大100 m
接続可能な同軸ケーブル長	最大200 m：PoE+ カメラ 最大300 m：弊社指定PoE+ カメラ※1
レシーバー側受電:ACアダプター[カメラへの給電:PoE]
カメラ側Ethernetケーブル長	最大100 m
レシーバー側Ethernetケーブル長	最大100 m
接続可能な同軸ケーブル長	最大300 m：PoEカメラ 最大500 m：弊社指定PoEカメラ※1
レシーバー側受電:ACアダプター[カメラへの給電:外部電源]
カメラ側Ethernetケーブル長	最大100 m※3
レシーバー側Ethernetケーブル長	最大100 m
接続可能な同軸ケーブル長	最大2.0 km
レシーバー側受電:PoE[カメラへの給電:PoE+]
カメラ側Ethernetケーブル長	接続不可
レシーバー側Ethernetケーブル長	接続不可
接続可能な同軸ケーブル長	接続不可
レシーバー側受電:PoE[カメラへの給電:PoE]
カメラ側Ethernetケーブル長	最大100 m
レシーバー側Ethernetケーブル長	最大 5 m
接続可能な同軸ケーブル長	最大300 m：PoEカメラ 最大500 m：弊社指定PoEカメラ※4
レシーバー側受電:PoE[カメラへの給電:外部電源]
カメラ側Ethernetケーブル長	最大100 m※3
レシーバー側Ethernetケーブル長	最大 5 m
接続可能な同軸ケーブル長	最大2.0 km ※2 消費電力6.5 W 以下のPoEカメラのみ接続可能。 ※3 PoEカメラやPoE+カメラを外部電源給電で使う場合、PoE切替スイッチを必ず「OFF」にしてください。 ※4 48 V以上の電圧を供給できるPoEハブをレシーバーに接続した場合。 ●レシーバー側 4ch モデル(WJ-PR204UX)を使用する場合
レシーバー側受電:ACアダプター[カメラへの給電:PoE+]
カメラ側Ethernetケーブル長	最大50 m
レシーバー側Ethernetケーブル長	最大100 m
接続可能な同軸ケーブル長	最大200 m：PoE+ カメラ 最大300 m：弊社指定PoE+ カメラ
レシーバー側受電:ACアダプター[カメラへの給電:PoE]
カメラ側Ethernetケーブル長	最大100 m
レシーバー側Ethernetケーブル長	最大100 m
接続可能な同軸ケーブル長	最大300 m：PoEカメラ 最大500 m：弊社指定PoEカメラ
レシーバー側受電:ACアダプター[カメラへの給電:外部電源]
カメラ側Ethernetケーブル長	最大100 m※2
レシーバー側Ethernetケーブル長	最大100 m
接続可能な同軸ケーブル長	最大500 m
レシーバー側受電:PoE[カメラへの給電:PoE+]
カメラ側Ethernetケーブル長	接続不可
レシーバー側Ethernetケーブル長	接続不可
接続可能な同軸ケーブル長	接続不可
レシーバー側受電:PoE[カメラへの給電:PoE]
カメラ側Ethernetケーブル長	接続不可
レシーバー側Ethernetケーブル長	接続不可
接続可能な同軸ケーブル長	接続不可
レシーバー側受電:PoE[カメラへの給電:外部電源]
カメラ側Ethernetケーブル長	最大100 m※2
レシーバー側Ethernetケーブル長	最大 5m
接続可能な同軸ケーブル長	最大500 m ※2 PoEカメラやPoE+カメラを外部電源給電で使う場合、PoE切替スイッチを必ず「OFF」にしてください。
【ハードウェア仕様】レシーバー側
電源	同梱ACアダプター使用時 入力：AC100-240 V 出力：DC57 V　/　1.14 A PoE給電装置使用時 DC48 V / 265 mA
消費電力	同梱ACアダプター使用時 DC 57 V ：1.14 A / 約65 W(WJ-PR204UX) DC 57 V ：700 mA / 約40 W(WJ-PR201UX) PoE給電装置使用時 PoE DC 48 V：265 mA / 約12.95 W（Class0機器）
使用電力	DC 56 V : 約1.07 A／60 W（出⼒1＋出⼒2）
保存環境	温度：0 ℃ ～ 50 ℃ 湿度：10 ％ ～ 90 ％（結露なきこと）
使用環境	温度：-20 ℃ ～ +60 ℃ 湿度：10 ％ ～ 95 ％（結露なきこと）
インターフェース	10BASE-T/100BASE-TX × 1 BNC端子×4(WJ-PR204UX) BNC端子×１(WJ-PR201UX)
寸法	幅　約105 mm　高さ　約44 mm　奥行き　約98 mm BNCコネクターカバー装着時: 幅　約105 mm　高さ　約44 mm　奥行き　約165 mm
質量	約 270 g(WJ-PR204UX) 約 250 g(WJ-PR201UX)
仕上げ	体：PC/ABS　シルバー BNCコネクターカバー(4ch用)：PC/ABS　グレー(WJ-PR204UX) BNCコネクターカバー(1ch用)：ABS　ホワイト(WJ-PR201UX)
【ハードウェア仕様】カメラ側
電源	レシーバー側から供給
使用環境	温度：-10 ℃ ～ +50 ℃M 湿度：10 ％ ～ 90 ％（結露なきこと）
保存環境	温度：-20 ℃ ～ +60 ℃ 湿度：10 ％ ～ 95 ％（結露なきこと）
インターフェース	10BASE-T/100BASE-TX × 1 BNC端子 × 1
寸法	幅　約76 mm　高さ　約76 mm　奥行き　約36 mm BNCコネクターカバー装着および突起物を含む: 幅　約76 mm　高さ　約156 mm　奥行き　約36 mm
質量	約 110 g
仕上げ	本体：PC/ABS　セイルホワイト BNCコネクターカバー(1ch用)：ABS　ホワイト
【同軸インターフェース】
規格	i-PRO独自方式
周波数帯域	2 MHz～28 MHz
伝送方式	2Wavelet変換OFDM方式
アクセス方式	CSMA／CA
エラー訂正方式	リードソロモンとビタビの連接符号
【LANインターフェース】
規格	IEEE802.3／IEEE802.3u準拠（10BASE-T／100BASE-TX）
MDI／MDI -X	クロス／ストレートケーブル自動認識
データ転送速度	10 Mbps／100 Mbps（オートセンス）
ポート数	1ポート（RJ45）
対応プロトコル	TCP/IP, UDP
アクセス方式	CSMA/CD
【接続に関する仕様】
通信可能なカメラ側数	4台のカメラ側モデルを接続可能※1(WJ-PR204UX) 1台のカメラ側モデルを接続可能(WJ-PR201UX)
接続可能機器	レシーバー側：10BASE-T/100BASE-TXのインターフェースを 備えた機器（例：PC、ネットワークレコーダー等） カメラ側：PoE、PoE+ カメラまたは外部電源動作カメラ※2
接続可能機器数	レシーバー側、カメラ側ともに1セグメント内　最大128台まで ※1カメラの組み合わせには制限があります。 ※2ご使用のカメラによって、同軸ケーブルで接続可能な最大距離が変わります。
【設定画面に関する仕様】
対応OS ※３	Microsoft Windows 10 日本語版 Microsoft Windows 8.1 日本語版 Microsoft Windows 7 日本語版
ウェブブラウザー ※３	Internet Explorer 11 32ビット日本語版 ※3 対応OS とウェブブラウザーの動作検証情報については、弊社技術情報ウェブサイト （https://i-pro.com/jp/ja/support_portal/technical_information <管理番号：C0104>）を参照してください。
【性能に関する仕様】
通信速度※1 (付属のACアダプター使用時)	UDP：45 Mbps以上、TCP※2：35 Mbps以上 （同軸ケーブル5C-2V使用時、通信距離500 m以下）(WJ-PR204UX) （同軸ケーブル5C-2V使用時、通信距離2.0 km以下）(WJ-PR201UX)
同軸ケーブル最大通信距離 (付属のACアダプター使用時)※4	200 m：PoE+ カメラ 300 m：弊社指定PoE＋ カメラ 300 m：PoEカメラ 500 m：弊社指定PoEカメラ 500 m：外部電源動作カメラ(WJ-PR204UX) 2.0 km：外部電源動作カメラ(WJ-PR201UX)
	※1 この値はレシーバー側とカメラ側間の通信速度です。（同軸ケーブル5C-2V使用時）通信速度は、 同軸ケーブルの状態、ネットワーク環境などの影響を受けます。この値は、影響を受けていない 状態での測定値です。 ※2 LinuxのFTPでの測定値です。 ※4 詳細な条件は「同軸-LANコンバーター接続条件」をご確認ください。 ■商標および登録商標について ●Microsoft、Windows、およびInternet Explorer は、米国Microsoft Corporation の米国および その他の国における登録商標または商標です。 ●その他、この説明書に記載されている会社名・商品名は、各会社の商標または登録商標です。 ■付属品 ＜WJ-PR204UX/WJ-PR201UX＞ 取扱説明書 1冊 以下の付属品は取付工事に使用します。 ACアダプター 1個 BNCコネクターカバー(4ch用) 1個 ACコード 1本 BNCコネクターカバー(4ch用) 1個(WJ-PR204UX) BNCコネクターカバーキャップ※1 3個(WJ-PR204UX) BNCコネクターカバー(1ch用) 1個(WJ-PR201UX) 連結金具 1個 皿ねじ(M3 x 6 mm) 3本(1本は予備) ねじ(M2.6 x 10 mm) 2本(1本は予備) ＜WJ-PC200UX＞ 取扱説明書 1冊 以下の付属品は取付工事に使用します。 BNCコネクターカバー(1ch用) 1個 木ねじ(呼び径4 x 20 mm) 3本(1本は予備) ねじ(M2.6 x 10 mm)2本(1本は予備) ※1 BNCコネクターカバーキャップ3個はBNCコネクターカバー(4ch用)に付いた状態で出荷されます。 ■別売り ラックマウント金具 YBSKG024 ラックマウント用連結金具 BY-HCA10

本仕様につきましては予告なく変更することがあります。
