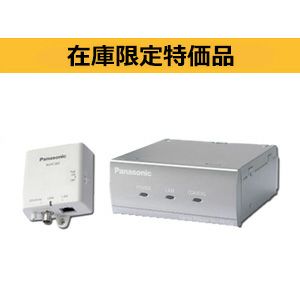

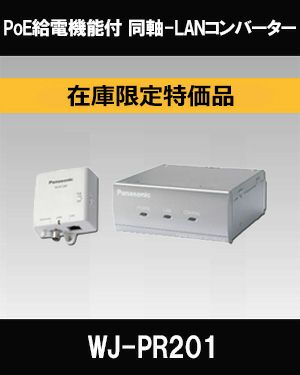

PoE給電機能付 同軸-LANコンバーター WJ-PR201

既存同軸ケーブルを使って、IPネットワーク化を促進

• レシーバー側は従来の1chモデルに加えて4chモデルを追加（WJ-PR204）
  1台のレシーバー側で最大4台のカメラを接続・使用可能。
  省スペースなシステムを実現。

  ※ WJ-PR204/PR201/PC200とも屋内専用です。屋外では使用できません。

  PoE+（Power over Ethernet Plus）給電機能付
  PoE+規格に対応（IEEE802.3at準拠）。
  PoE+ネットワークカメラを接続・使用可能

  長距離伝送が可能（WJ-PR201）
  i-PRO社指定PoE+カメラ使用時 ： 300 m、i-PRO社指定PoEカメラ使用時 ： 500 m、カメラを外部電源で動作させた場合、WJ-PR201 では最大約2.0 km
  の長距離伝送ができます。
  （同軸ケーブル5C-2Vループ抵抗4Ω/100 m 以下使用時）

  早見表
  ※1：i-PRO社指定カメラ品番については、こちら をご確認ください。
  ※2：IEEE802.3af 準拠。
  ※3：IEEE802.3at 準拠。

  当社指定カメラ PoE消費電力目安
  高速通信が可能
  実効速度※ でTCP ： 35 Mbps以上、UDP ： 45 Mbps以上
  （同軸ケーブル5C-2V使用時）の高速通信ができます。

  ※ 通信速度はレシーバー側とカメラ側の間の通信速度です。
  使用する同軸ケーブルの状態、ネットワーク環境などによって数値は影響を受けます。
  WJ-PR204では4チャンネルの合計です。

  設定が不要
  同軸ケーブルの両端に本機を接続するだけで通信を開始します。設定の必要はありません。
  ※カメラ側・レシーバー側とのIP アドレス競合がない場合

  ● WJ-PR204 に接続した各WJ-PC200 には、ネットワークカメラ以外は接続できません。
  また、WJ-PR204配下のネットワークカメラどうしの通信はできません。

  ● 同軸-LAN コンバーター BY-HPE11KT [生産完了品] と接続することはできません。



スペック

ハードウェア仕様
電源	同梱ACアダプター使用時］ 入力 ： AC 100-240 V、 出力 ： DC 57 V / 1.14 A ［PoE給電装置使用時］ DC 48 V / 265 mA
消費電力	同梱ACアダプター使用時 DC 57 V ： 700 mA / 約40 W PoE給電装置使用時 PoE DC 48 V ： 265 mA / 約12.95 W（Class0機器）
使用環境	使用温度 ： 0 ℃ ～ 50 ℃ / 使用湿度 ： 10 ％ ～ 90 ％（結露しないこと）
保存環境	保存温度 ： -20 ℃ ～ 60 ℃ / 保存湿度 ： 10 ％ ～ 95 ％（結露しないこと）
インターフェース	10Base-T/100Base-TX ×1 BNC端子×1
寸法	（幅）約105 mm ×（ 高さ）約44 mm ×（ 奥行き）約98 mm BNCコネクターカバー装着時 ：（幅）約105 mm ×（ 高さ）約44 mm ×（ 奥行き）約165 mm
質量	約 250 g
仕上げ	本体 ： PC/ABS　シルバー BNCコネクターカバー（1ch用）： ABS　ホワイト
同軸インターフェース
規格	独自方式
周波数帯域	2 MHz ～ 28 MHz
伝送方式	Wavelet変換OFDM方式
アクセス方式	CSMA/CA
エラー訂正方式	リードソロモンとビタビの連接符号
LANインターフェース
規格	IEEE802.3/IEEE802.3u準拠（10Base-T/100Base-TX）
AutoMDI/MDI-X	全ポートクロス / ストレートケーブル自動認識
データ転送速度	10 Mbps/100 Mbps（オートセンス）
ポート数	1ポート（RJ45）
対応プロトコル	TCP/IP, UDP
アクセス方式	CSMA/CD
接続に関する仕様
通信可能なカメラ側数	1台のカメラ側モデルを接続可能
接続可能機器	レシーバー側 ： 10Base-T/100Base-TXのインターフェースを備えた機器 （例 ： PC、ネットワークレコーダー等） カメラ側 ： PoEカメラ、PoE+カメラまたは外部電源動作カメラ[1]
接続可能機器数	レシーバー側、カメラ側ともに1セグメント内最大128台まで

本仕様につきましては予告なく変更することがあります。
