製品の特長

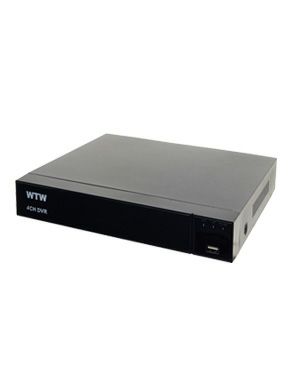

●500万画素AHDカメラ対応 4chデジタルレコーダー
●入力信号自動認識機能搭載
●マルチ操作に対応：ライブ映像、録画、再生
●ライブ映像がカクカクしない
●映像は4分割再生が可能、リアルタイムで複数の映像を視聴することが可能です。
●カメラ2台分の音声を入力することが可能
●USBフラッシュメモリーでバックアップ可能
●PTZコントロールに対応、RS485経由でPTZカメラと接続し、映像視聴しながらカメラを動かすことが可能です。
●最大HDD容量 8TB搭載可能
●最新の次世代映像データ圧縮方式対応、高画質のままさらなる圧縮して長時間録画が可能です。
●録画解像度は最大2592×1952で設定可能
●PC・スマートフォンでの遠隔監視可能
●USBマウス付属

フルHDを超える500万画素AHD

200万画素のフルハイビジョン画質を超え、さらに綺麗な画質へ、AHDとは、デジタル映像信号をアナログ信号に変換して、従来のアナログ配線で高画質映像を送ることが可能な防犯カメラ映像規格です。既に古い防犯システムを設置している場合に配線工事の手間やコストも最小限に抑えることが可能です。 さらに本製品では220万画素のフルハイビジョン画質を超えた、超高画質の500万画素モデルです。より細かく、よりシャープな映像録画か可能になり、証拠能力を高めることが可能です。

既存の配線をそのままで、AHDシステムへカンタン移行

カメラ接続できるチャンネル数と録画機の大きさ

カメラの接続台数は4台・8台・16台・32台の4種類があり、接続数によって録画機の大きさも変わってきます。4chは小型の録画機が多くご家庭や小型の店舗向き。8ch中型店舗向き。16ch以上は大型店舗や建物全体の監視に向いた大きさとなっています。また大型ボディの特徴としてHDDを複数台入れることができるため、長時間録画や多くのカメラ映像を残す用途に最適です。

オートシーケンスモード（カメラ4台の場合）

オートシーケンスモードとは各チャンネルの映像を数秒間隔で自動的に切替える機能です。1台1台録画機の操作をする必要がないため。録画機の操作が困難な場所や監視する規模が大きい場合に最適です。機種によって1分割・4分割・9分割・16分割で指定した秒数間で切替えが可能です。

録画データのバックアップ

録画機にUSBメモリーを挿して録画データのバックアップを取ることができます。再生にはデータ形式に応じたソフトが必要ですが、中にはソフトを準備する必要がないexe形式でバックアップデータを作成できる5シリーズという機種もあります。

動きをキャッチして録画する

製品詳細

商品名	500万画素対応　AHD 4chデジタルレコーダー(DVR)
出力端子	1メイン出力（HDMI端子） 1サブ出力：VGA出力ｘ1（ミニD-SUB15pin　1280×1024)
出力解像度	1024×768/1280×720/1280×1024/1920×1080
音声入力	2入力（RCA端子）
音声出力	HDMI出力 / RCA出力
OS	Linux
SATAデバイス	SATA（HDDｘ1）最大 8TBに対応
外付けHDD	無
センサー入・出力	4入力（ノーマルクローズ/ノーマルオープン)・1出力 ※出力は最大DC12V-1Aまで通電可能
PTZ	有　(RS485端子）
USB	USB2.0×2（全面ｘ1、後面×1） ※マウス操作・USBフラッシュメモリによるバックアップ操作用
ソフトウェア性能
表示フレームレート	各チャンネル最大：30fps
表示解像度	最大1080P（1920ｘ1080）
シークエンス機能	1画面フルスクリーン スイッチング時間 5秒～255秒
表示モード	1画面フルスクリーン / 4分割 / 8画面 / 9分割
映像圧縮	H264 / H265
録画解像度	2560×1944(1944P)/2560×1440(1440P)/1920×1080（1080P) 1280×720(720P)/928x480(960H)/720ｘ480(Ｄ1) ※1944Pは12.5fps以下のカメラを入力時に設定可能です。20fps以上のカメラを入力した場合、録画解像度は最大1296ｘ1952となります。 ※1440Pは15fps以下のカメラを入力時に設定可能です。20fps以上のカメラを入力した場合、録画解像度は最大1296ｘ1440となります。
録画画質	最低 / 低/ 中/ 良/ 高/ 最高　6段階設定
録画モード	常時録画（24時間録画） / スケジュール録画/ イベント録画
録画フレームレート（NTSC）	各チャンネル最大15fps ※入力するカメラのフレーム数の半分の数値が設定可能 ＜例＞12.5fpsカメラ：最大6fps／20fpsカメラ：最大10fps
アラーム前録画時間	5秒～30秒
アラーム後録画時間	5秒～300秒
画面表示	1画面フルスクリーン / 4分割表示
再生画面数	最大4画面
画面検索方法	カレンダーから日付・時刻選択
デジタルズーム	マウス操作でズーム可能
再生スピード	再生 / 早送り / 早戻し（早送り・巻き戻し共にｘ2ｘ4ｘ8ｘ16） 一時停止 / コマ送り/コマ戻し/スロー再生（1/2、1/4、1/8再生）
保存媒体	HDD
インターフェイス	端子：RJ45ｘ1/10M/100M/1000Mイーサーネット
プロトコル	HTTP/TCP/IP/RTSP/DHCP/DNS/UPnP/E-mail/NTP/P2P）に対応
操作ユーザー数	4ユーザー
CMS	有 「iVMS320」
CMS対応OS　ソフト名	Windows 7 / Windows 8 / 8.1 / 10 ※Apple社　Macには対応しておりません。
アクセス対応端末	PC：Windows 10 / 8.1 / 8 スマートフォン：Android / iPhone
スマートフォン　専用アプリ	Android / iPhone（iOS）　「WTW SDI SEE」
イベント送信	メール通知
検索再生	カレンダーから日付・時刻選択
バックアップインターフェイス	USB2.0　※容量32GB以下のものが推奨となります。
音声バックアップ	有
ネットワークバックアップ	有　※ファイル形式：AVI/コーデック形式：HEVC（H265）
バックアップデバイス	ネットワークバックアップ / USBフラッシュメモリー
ファイル形式	AVI形式/コーデック形式：HEVC（H265）
バックアップデータの再生	AVIファイル ※録画データの圧縮方式がH.265形式となるため、H.265形式に対応するメディアプレイヤーが別途必要です。 VLCプレイヤーなどで再生が可能です。
モーション録画機能	有　※各チャンネル検知録画
モーションエリア設定	有 縦18コマ×横22コマ 全396コマ ※各チャンネル設定可能
モーション感度設定	10段階で設定可能
言語	日本語
リモコン	無
システムアップグレード	USBからファームウェアを更新
操作	USBマウス
Pan / Tilt / Zoom Control	RS485　プロトコル：PelcoD/ボーレート：110～921600/アドレス：0～255
本体材質	ボディ：アルミニウム 全面パネル部：プラスチック
本体配色	ブラック
本体外形寸法	260(W)×215（D）×46(H)mm　※突起物含む
本体重量	約0.75kg （※HDD含まず）
冷却ファン	無
動作可能周囲温度	5度～40度
動作可能周囲湿度	0～90％　※結露無き状態
電源	電圧：DC12V / 消費電力：約36W ※HDD-2TBの場合

注意事項

本ページやパッケージの写真は開発中の製品を撮影したものです。量産品と若干違いがある場合がございます。
製造元製品をそのままの状態でお届けするため、細部形状や色味および機能の一部について事前の予告無く変更が行われる場合がございます。あらかじめご了承ください。
本製品を使用した事による、直接的もしくは間接的に生じた損害・破損(データを含む)については弊社では一切責任・保証を負いません。
初期不良と認められた場合は、基本的に同じ商品の不良のあるパーツを交換、もしくは同等品との交換とさせて頂きます。
使用上の誤り及び不当な修理や改造による故障及び破損は保証対象外です。
基本的な操作方法以外のパソコン設定に関する技術的な操作等のご質問にはお応えできかねます。
