業務用220万画素 録画時の画質の劣化がないデジタルハイビジョン
赤外線高感度 2.8-12mmバリフォーカルレンズ 屋外用バレットカメラ

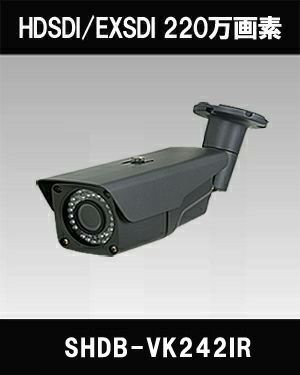

EX-SDI・HD-SDI SHDB-VK242IR

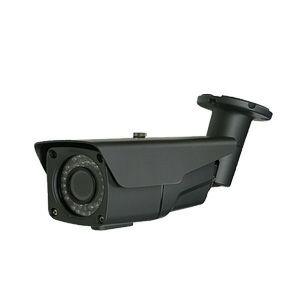

SHDB-VKEV242IRの防水型赤外線カメラの特長

高精細1920×1080のフルHD対応のメガピクセルEX-SDI、HD-SDIハイブリッドカメラです。完全密閉型のボディーを採用し、OSDの設定や画角の調節をボディーの外部で行うため、雨天時にも設置・設定が可能です。 デュアルスキャン方式のWDR(逆光補正)機能を搭載しながらスムーズな映像を出力する業務用機種です。 カメラ本体の最低照度が0.001luxの高感度仕様となっている為、同スペックの赤外線カメラと比較すると夜間の映像をより明るく鮮明に映し出すことが出来ます。

・バリフォーカルレンズのf=2.8-12mmを使用する事で望遠から広角まで画角の調整が可能

・220万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・逆光補正で鮮明な映像を再現！

・夜間も撮影可能な赤外線LEDを42個搭載し、30m先の被写体まで監視が可能

・OSD機能を使用して逆光補正、明るさ、色合い等細かな映像設定が可能

・HD-SDIで5CFBケーブルで100m、EX-SDIでケーブル長400mまでを実現

・施工業者様用の業務用専用モデル

※既存のケーブルのご使用は映像テストをおすすめします。

HD-SDIはハイビジョンテレビ放送規格

SHDB-VKEV242IRが採用しているHD-SDIの映像方式はハイビジョンテレビ放送に使われる信号規格でフルデジタルで映像の歪や劣化がなく精緻で高画質な映像が特長です。

EX-SDI/HD-SDI 2種類の映像が出力できるフルハイビジョンカメラ

HD-SDI規格では75ΩのBNC同軸ケーブルで音声及び映像を伝送します。高画質、高解像度の映像を出力します。 さらに、IPカメラシステム（Erthernetケーブル）を使用した際に発生する遅延もありません。

HD-SDI規格では5C-FBケーブルで最大100ｍの転送が可能と言われています。 EX-SDI規格はHD-SDI同様にデジタル信号を使用しながらも5C-FBケーブルで最大で400mの伝送が可能なHD-SDIの上位規格です。

EX-SDI/HD-SDIの画質の優位性

放送機器に使われる画質重視の220万画素フルハイビジョンカメラのそれ以外のカメラとの比較表からデジタルで遅延が少なく映像の劣化もない優位性を持ったカメラです。

EX-SDI/HD-SDIデジタル映像とAHD/アナログカメラの映像の劣化比較

アナログHDはアナログ信号を使用している為、配線距離が長くなると映像の劣化によりノイズが発生します。EX-SDI/HD-SDIはデジタル信号により映像劣化度が低く、ノイズがきわめて少ない鮮明な映像を出力する事が出来ます。
HD-SDIは放送局で使われるハイビジョンカメラの方式で多重伝送が可能で主にハイビジョン設備に使用されています。

1920×1080Pの圧倒的な解像度

従来のアナログカメラと比べ、解像度が圧倒的に向上しています。720×480だった画像のサイズが1920×1080と2倍以上になっています。さらに映像の一部を拡大しても細部までくっきり見ることができます。

220万画素 HD-SDIカメラと52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、220万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

エントランスなどに逆光補正機能

ダイナミックレンジが低いカメラは白飛びしやすい映像になります。SHDB-VK242IRはダイナミックレンジの高い逆光が強いカメラです。D-WDRは逆光映像をデジタル処理によりますが効果は限定的です。SHDB-VK242IRはリアルWDRの上級機の機能を搭載しています。
※下段左側画像は逆光に強いカメラです。右側画像は白飛びしているカメラになります。

WDRは自然なイメージの映像処理で見やすい映像になります。

VK242IRシリーズのカメラの優れた逆光映像

マンションのエントランス等は逆光になる環境が多く逆光の強いカメラが求められます。逆光の機能があっても効果が出ないカメラもあります。VK-242シリーズの優れた逆光性能をご覧ください。
※(参考)エントランスのスロープがタイルを使用の為、西日等で反射しやすい場所の画像です。
(実際の映像のキャプチャー画像)

おすすめ使用例

• 画質優先で同軸ケーブルを使ったネットワークカメラにない簡便性
• 車両のナンバー等の精緻な映像を必要とする状況
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。
• マンションやオフィスの既存のアナログカメラシステムの入れ替え・更新等に

バリフォーカル2.8-12ｍｍレンズで広角から望遠までの監視が可能

レンズに2.8mmから12ｍｍまで調節可能なバリフォーカルレンズを搭載。設置場所に合わせた画角に調整できます。
雨天時の画角調整の時に本体内部を開けずに操作可能で現場での作業が簡単！

(参考)カメラと車両までの距離10ｍの広角と望遠の画像
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。
(カメラのズーム・ピント調整ねじをマイナスドライバーで左右に回すと広角→望遠に調整できます)

最低照度0.001Luxの高感度赤外線カメラ

SHDB-VK42IRは最低照度0.001Luxの高感度モジュールを搭載しているため、赤外線LEDと組み合わせることで一般的な赤外線カメラと比較してよりノイズの少ない明るい夜間撮影が可能です。(実際の映像のキャプチャー画像)

高感度赤外線カメラの夜間映像は通常の赤外線カメラより、より明るくなります。(イメージ画像)

ハーレーションを防ぐSMART-IR機能(スマートIR)

SMART IR(スマートIR)の機能がない赤外線カメラで撮影すると赤外線の照射で映像の中心が明るすぎて被写体が良く見えない事があります。せっかく防犯カメラを取り付けても、深夜に侵入した犯人が見えない、車のナンバープレートが見えない等、夜間に発生したトラブルの映像が確認出来ない事もあります。これは赤外線の光が近い場所で強すぎて反射して白飛びする現象です。SMART IR(スマートIR)機能は自動で赤外線の光度を調整し白飛びを防ぎます。

※このシリーズのカメラの実際の画像です。

カメラを雨から防ぐ強力なIP66 防水仕様

保護等級IP66（防塵防水）仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。

SHDB-VKEV242IRのカメラ図面

SHDB-VKEV242IRのカメラ図面です。

SHDB-VK242IRの関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
