2020年モデル 200万画素 HD-SDI、EX-SDI、AHD、TVI、CVI、CVBSの6in1のフルハイビジョン
赤外線暗視30m 2.8-12mm 電動バリフォーカルレンズ IP66 屋外用バレットカメラ

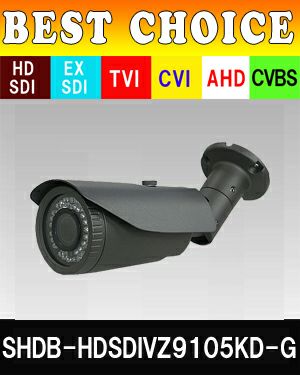

SHDB-HDSDIVZ9105KD-G

SHDB-HDSDIVZ9105KD-Gの特長

高画質200万画素で1920×1080PのフルHD対応のメガピクセルHD-SDI、EX-SDI、AHD、TVI、CVI、CVBSの6in1カメラです。完全密閉型のボディーを採用し、OSDの設定や画角の調節をボディーの外部で行うため、雨天時にも設置・設定が可能です。リアルWDR(逆光補正)機能を搭載です。カメラ本体の最低照度が0.001luxの高感度仕様となっている為、同スペックの赤外線カメラと比較すると夜間の映像をより明るく鮮明に映し出すことが出来ます。このカメラはモーターライズで自動焦点機能です。

・バリフォーカルレンズのf=2.8-12mmを使用する事で望遠から広角まで画角の調整が可能

・200万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・夜間も撮影可能な赤外線LEDで30m先の被写体まで監視が可能

・夜間も超高感度0.001Luxでより鮮明な映像を録画することが可能

・OSD機能を使用して逆光補正、明るさ、色合い等細かな映像設定が可能

・AHDで最大ケーブル長500mまでを実現

※既存のケーブルのご使用は映像テストをおすすめします。

HD-SDI、EX-SDI、AHD、TVI、CVI、CVBS 映像規格 6in1

1920×1080pでHD-SDIのフルデジタルハイビジョンカメラ規格が録画できます。
HD-SDIはフルデジタルハイビジョンで高精細・高画質での有利性

1920×1080pでEX-SDIは高画質で通線距離が約400ｍと長いフルデジタルハイビジョン規格です。
EX-SDIはフルハイビジョンで高精細・高画質・配線長が長い有利性

1920×1080p、1280×720PでAHDのアナログハイビジョンカメラ規格が録画できます。
AHDはアナログハイビジョンでは価格面での有利性

1920×1080p、1280×720PでTVIのアナログハイビジョンカメラ規格が録画できます。
TVIはアナログハイビジョンでは画質面で有利性

1920×1080p、1280×720PでCVIのアナログハイビジョンカメラ規格が録画できます。
CVIはアナログハイビジョンでは長距離通線での画質面で有利性

960×480pで960HのD1サイズのアナログカメラ規格が録画できます。
アナログハイビジョンは世界共通で優位性

6種類の映像規格が録画できるカメラです。

220万画素 HDSDIカメラと52万画素アナログカメラの解像度比較

SHDB-HDSDIVZ9105KD-Gは220万画素フルハイビジョン画質で映像を出力することができます。

220万画素 HD-SDIのカメラと52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、220万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

SHDB-HDSDIVZ9105KD-GのOSDの操作画面

OSDステックを操作して、OSDメニュー画面（On-Screen Display）からカメラの設定変更が出来ます。逆光補正 、明るさ等細かな設定をすることが可能です。

おすすめ使用例

• 画質優先で同軸ケーブルを使ったネットワークカメラにない簡便性
• 車両のナンバー等の精緻な映像を必要とする状況
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。
• マンションやオフィスの既存のアナログカメラシステムの入れ替え・更新等に

バリフォーカル2.8-12ｍｍレンズで広角から望遠までの監視が可能

レンズに2.8mmから12ｍｍまで調節可能なバリフォーカルレンズを搭載。設置場所に合わせた画角に調整できます。
雨天時の画角調整の時に本体内部を開けずに操作可能で現場での作業が簡単！
(参考)カメラと車両までの距離10ｍの広角と望遠の画像
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。

赤外線LEDで昼夜監視

SHDB-HDSDIVZ9105KD-Gは照度を自動認識、昼間は220万画素のフルハイビジョンカラー、夜間はノイズの少ない白黒モードでくっきり、カラーモード、白黒モード、オートモードを環境に合った設定が可能です。 赤外線LEDを使用する事で光の全くない暗闇（照度0lux)でも映像を撮影することが出来ます。 SHDB-AHDVZ5105KD-Gは赤外線LEDを42個搭載しており、有効照射距離は30mです。

カメラを雨から防ぐ強力なIP66 防水仕様

保護等級IP66（防塵防水）仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。

リアルWDR機能(15fps-REAL-WDR)の高画質逆光補正

リアルWDR(R-WDR)の機能は逆光時の被写体の暗い部分を明るくする機能です。 リアルWDR(R-WDR)の逆光映像は明るい部分と暗い部分を交互にスキャンし2枚のフレームを合成して逆光の映像を再生します。 R-WDRに対してD-WDRは映像のガンマ値を調節する事で明るさをデジタル処理をするため、リアルWDRと比較して色に斑があったり、薄くなったりすることがあり、その性能はR-WDRには及びません。逆光の弊害はマンションのエントランスや日陰で明るい部分が白飛びするなどの現象が現れます。

↓逆光事例参考画像

↓逆光事例動画例

※1.動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)

SHDB-HDSDIVZ9105KD-Gの設置イメージ

SHDB-HDSDIVZ9105KD-Gのカメラ図面

SHDB-HDSDIVZ9105KD-Gの関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
