SHVD-HDSDI-CVI220V1 220万画素 屋外用ドームカメラの特長

放送用機器に使用されるフルハイビジョン規格のHD-SDIデジタル高精細画質で映像を出力する室外用赤外線ドームカメラです。デジタルシグナルプロセッサー(DSP)大手のEYENIX社製のプロセッサーと国内大手のSONY製センサーを使用した高感度、多機能カメラです。カメラ内部にマルチデジタルシグナルプロセッサーを使用することで、HD-SDI/EX-SDI/HDCVIの信号で映像を出力することができるトリブレット型のハイビジョンカメラです。OSDメニューで逆光補正、明るさ調整など環境に合わせた調整ができます。雨天時のレンズ調整も内部を開けずに調整が可能になっています。 通線ケーブルは3C2Vや5CFBを使用するので、既存のアナログカメラのケーブルを使用することが可能です。マンションや戸建てなどのアナログカメラの更新にもおすすめです。

・HD-SDI/EX-SDI/HDCVIのトリブレット型のマルチデジタルシグナルプロセッサーを採用

・SONY製CMOSのモジュールを採用することで、より明るい鮮明な映像を映し出すことが可能

・220万画素の高画質でデジタルズームの機能でより鮮明な映像を実現

・付属のOSDスティックを使用して逆光補正、電子増幅(センスアップ32倍)機能、色合い等細かな映像設定が可能

・照度0luxの暗闇でも撮影可能な赤外線LEDを30個搭載し、15m先の被写体まで監視が可能

・3軸構造で斜面など水平、垂直、斜め壁面に設置可能

・画角・ピントもボディーの外部から調節可能な為、雨天時の工事の作業時間の短縮が可能

※既存のケーブルのご使用は映像テストをおすすめします。

HD-SDIはハイビジョンテレビ放送規格

SHDB-VK220が採用しているHD-SDIの映像方式はハイビジョンテレビ放送に使われる信号規格でフルデジタルで映像の歪や劣化がなく精緻で高画質な映像が特長です。

HD-SDI/EX-SDI/HDCVI トリブレット型フルハイビジョンカメラ

デジタル信号3系統に対応の1920×1080pでHD-SDIのフルハイビジョンカメラ

HD-SDI/EX-SDIのフルハイビジョンカメラは遠近の通線距離からお選びください。

HD-SDI/EX-SDI/HDCVIのフルハイビジョンカメラは規格別にお選びください。

各ケーブル・規格毎に最大通線距離があります。

アナログ方式は歪みや通線距離が長くなると映像の劣化がありますがデジタルは価格が高くなる傾向があります。

EYENIX製DSP EN771CとSONY Exmor CMOSセンサーを採用

HD-SDI/EX-SDI用デジタルシグナルプロセッサー(DSP)大手のEYENIX社製DSPを使用。EN771CはHD-SDI、EX-SDI、HDCVIの3つの信号形式で出力可能なマルチシグナルプロセッサーです。使用するレコーダーとの組み合わせに応じて信号を切り替えることができます。

SONY製Exmor CMOSセンサーIMX322を搭載で低照度、低ノイズ映像を実現！

220万画素HD-SDI/EX-SDI/HDCVIカメラと52万画素アナログカメラの解像度比較

960Hのアナログ52万画素カメラと比較して、SHVD-HDSDI-CVI220V1は220万画素ハイビジョン画質で映像を出力することができます。

220万画素と52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、220万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

おすすめ使用例

• 低価格でフルハイビジョン映像のカメラを導入したい。
• レジ周りなど細かな文字まで映したい
• アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。

OSDの操作画面

OSDステックを操作して、OSDメニュー画面（On-Screen Display）からカメラの設定変更が出来ます。逆光補正 、明るさ等細かな設定をすることが可能です。

非破壊構造の筐体

戦闘機のコクピットや新幹線の運転席の窓に使われる非常に強度のあるポリカーボネイトの素材です。カメラを壊すのに時間がかかります。

バリフォーカルレンズを搭載

監視範囲で簡単に画角を変えられるバリフォーカルレンズを標準搭載！広角から望遠まで監視範囲が広がります。
面倒な画角調整もカメラの底面で簡単に変更可能です。

レンズに2.8mmから12ｍｍまで調節可能なバリフォーカルレンズを搭載。設置場所に合わせた画角に調整できます。

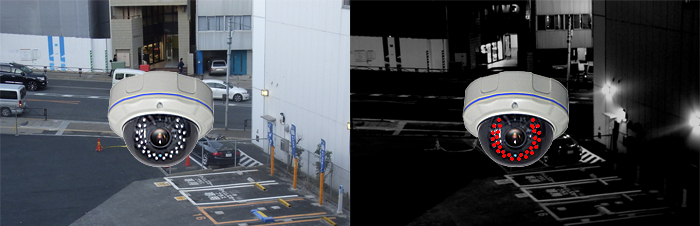

赤外線LEDで昼夜監視

照度を自動認識、昼間は220万画素のフルハイビジョンカラー、夜間はノイズの少ない白黒モードでくっきり、カラーモード、白黒モード、オートモードを環境に合った設定が可能です。 赤外線LEDを使用する事で光の全くない暗闇（照度0lux)でも映像を撮影することが出来ます。
SHVD-HDSDI-CVI220V1は赤外線LEDを30個搭載しており、有効照射距離は15mです。

リアルWDR機能(15fps-REAL-WDR)の高画質逆光補正

リアルWDR(R-WDR)の機能は逆光時の被写体の暗い部分を明るくする機能です。 リアルWDR(R-WDR)の逆光映像は明るい部分と暗い部分を交互にスキャンし2枚のフレームを合成して逆光の映像を再生します。 リアルWDR(R-WDR)には毎秒60フレームで再生するカメラと30フレームで再生するカメラがあります。60フレームのカメラは逆光の映像が30フレームで再生されるので正確でスムーズな映像再生が特長です。デジタルWDR(D-WDR)は映像のガンマ値を調節する事で明るさをデジタル処理をするため、リアルWDRと比較して色に斑があったり、薄くなったりすることがあります。

※1.動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)

※2.リアルWDRは2種類ある！
カメラでフレーム数が30fpsのものは逆光撮影を15fpsで撮影します。高性能カメラでフレーム数が60fpsのものは逆光撮影を30fpで撮影します。15fpの動画は少しカクカクしますが、30fpの動画は滑らかな動画再生ができます。
※3.サンプルの逆光動画は15fpの動画で少しカクカクしています。

設置イメージ

ブラケットの調節で天井はもちろん、壁にも取付け可能。

アルタクラッセの保証制度や安心サポートも安心です。

ご購入前やご購入後のお問い合わせやDDNS等のネットワークに関してのご質問をお受けしております。
アルタクラッセではご購入機器の保証や修理対応に専門のスタッフがお受けしております。

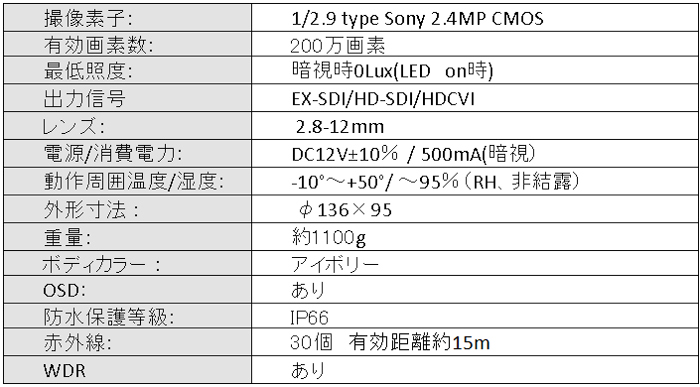

スペック表

SHVD-HDSDI-CVI220V1の詳細なカメラスペックです。

カメラ図面

SHVD-HDSDI-CVI220V1のカメラ図面です。

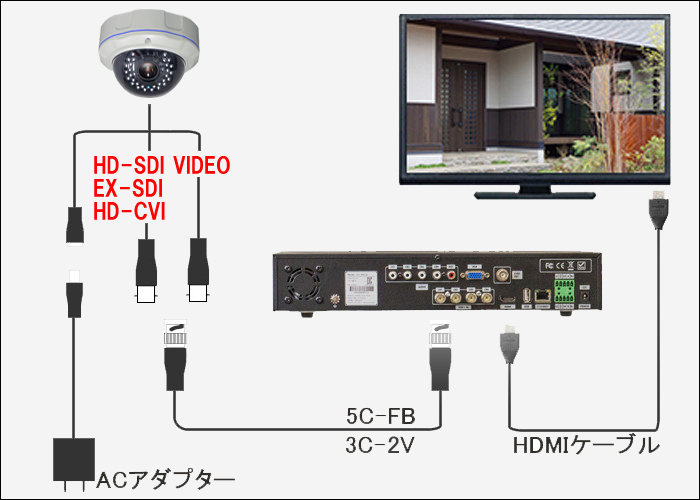

関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
