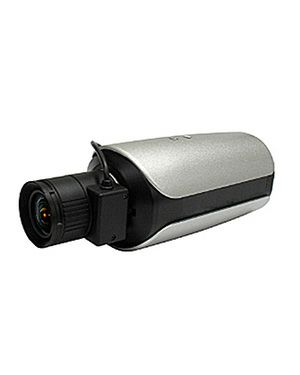

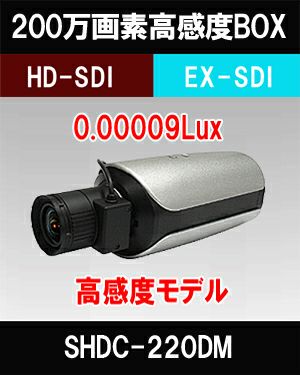

SHDC-220DMの特長

SHDC-220DMはフルハイビジョンデジタル信号のEX-SDI/HD-SDIフォーマットに対応した、ハイブリッドBOXカメラです。裏面照射型CMOSセンサーIMX291LQRを採用する事で高感度映像の撮影が可能です。放送用HD-SDI規格と組み合わせることで、高感度映像を低ノイズ、高解像度で映し出します。 通線ケーブルは3C2Vや5CFBを使用するので、既存のアナログカメラのケーブルを使用することが可能です。マンションや戸建てなどのアナログカメラの更新にもおすすめです。

・最低照度0.00009luxで赤外線カメラよりクリアな夜間映像が特長です！

・30fpsリアルWDR機能搭載で高画質な逆光映像が実現

・HD-SDI/EX-SDI2つの高画質映像出力に対応

・取り付け作業に手間がかからない画角調節用CVBS出力塔載

・ハイビジョン放送用規格のEX-SDI/HD-SDI対応ボックスカメラ

・施工業者様用の業務用専用モデル

※既存のケーブルのご使用は映像テストをおすすめします。

2in1 HD-SDI・EX-SDIの映像出力

SHDC-220DMは220万画素HD-SDI・EX-SDIの映像規格を出力するカメラです。ご購入に当たっては接続するDVRをご確認ください。

HD-SDI・EX-SDIハイビジョンカメラ用録画機のご紹介

HD-SDI・EX-SDIのカメラはHD-SDI・EX-SDI用の録画機でないと録画ができません。

HD-SDI・EX-SDI用DVRのページに移動します。

最低照度0.00009luxの高感度型裏面照射型CMOSセンサー塔載！

星明かりでも撮影可能な超高感度カメラ

裏面照射型1/2.8インチCMOSセンサーIMX291LQRは可視光領域、近赤外線領域共に従来品の数倍の感度向上を実現した高感度センサーです。

EYENIX社製DSP EN773Vを搭載で30fpsの滑らかな動画再生(R-WDR)

EYENIX社製DSP EN773Vはデュアルスキャン60fpsで滑らかな30fpsの動画再生が可能です。

リアルWDR(R-WDR)の機能は逆光時の被写体の暗い部分を明るくする機能です。 リアルWDR(R-WDR)の逆光映像は明るい部分と暗い部分を交互にスキャンし2枚のフレームを合成して逆光の映像を再生します。 リアルWDR(R-WDR)には毎秒60フレームで再生するカメラと30フレームで再生するカメラがあります。60フレームのカメラは逆光の映像が30フレームで再生されるので正確でスムーズな映像再生が特長です。デジタルWDR(D-WDR)は映像のガンマ値を調節する事で明るさをデジタル処理をするため、リアルWDRと比較して色に斑があったり、薄くなったりすることがあります。

※1.動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)

※2.リアルWDRは2種類ある！
カメラでフレーム数が30fpsのものは逆光撮影を15fpsで撮影します。高性能カメラでフレーム数が60fpsのものは逆光撮影を30fpで撮影します。15fpの動画は少しカクカクしますが、30fpの動画は滑らかな動画再生ができます。
※3.サンプルの逆光動画はSHDB-VK220によるもので30fpsで滑らかな動画再生がされています。

HD-SDI/EX-SDIの画質の優位性

放送機器に使われる画質重視の220万画素フルハイビジョンカメラのそれ以外のカメラとの比較表からデジタルで遅延が少なく映像の劣化もない優位性を持ったカメラです。

HD-SDIデジタル映像とAHD/アナログカメラの映像の劣化比較

アナログHDはアナログ信号を使用している為、配線距離が長くなると映像の劣化によりノイズが発生します。HD-SDIはデジタル信号により映像劣化度が低く、ノイズがきわめて少ない鮮明な映像を出力する事が出来ます。
HD-SDIは放送局で使われるハイビジョンカメラの方式で多重伝送が可能で主にハイビジョン設備に使用されています。

1920×1080Pの圧倒的な解像度

従来のアナログカメラと比べ、解像度が圧倒的に向上しています。720×480だった画像のサイズが1920×1080と2倍以上になっています。さらに映像の一部を拡大しても細部までくっきり見ることができます。

220万画素 HD-SDIのカメラと52万画素アナログカメラの画像比較

52万画素アナログカメラでは認識できない文字も、220万画素のフルハイビジョンカメラでは、大きい文字はそのままでも読み取り、小さい文字はデジタルズーム機能を使ったりして読み取ることが可能です。

おすすめ使用例

• 赤外線に比べ夜間の暗い場所での広い画角の確保
• 夜間の鮮明な映像の確保
• 威嚇力のあるボックスタイプのカメラ
• マンションやオフィスの既存のアナログカメラシステムの入れ替え・更新等に

高感度カメラ VS 赤外線カメラ

赤外線LEDの寿命は通常5000時間から20000時間程度です。一日の照射時間を10時間で計算するとで500日から2000日程度で赤外線が切れることになります。高感度カメラは消耗品である赤外線LEDがないため、 耐久性が高く、長期間使用出来ます。

設置場所が目立たない高感度カメラ

赤外線カメラは夜間に赤外線LEDが赤く光り設置位置が目立つが、高感度カメラは目立たない。

SHDC-220DMのスペック表

SHDC-220DMの詳細なカメラスペックです。

SHDC-220DMのカメラ図面

SHDC-220DMのカメラ図面です。

SHDC-220DMの設置イメージ

SHDC-220DM 赤外線カメラ">

ブラケットの調節で天井はもちろん、壁にも取付け可能。

SHDC-220DMの関連製品接続イメージ図

防犯カメラ、監視用モニターとの接続イメージ図です。
