特徴
■HDCVI / アナログ / IP ビデオ入力対応
■H.264 2 ストリーム コーデック搭載
■全チャンネル リアルタイム フルHD ビデオ記録
■4/8/16 チャンネル同時再生, グリッドインターフェース, スマート検索
■HDMI/VGA の同時ビデオ出力
■SATA HDDх2( 最大12TB), USB3.0х1, USB2.0х1
■H.264 2 ストリーム コーデック搭載
■全チャンネル リアルタイム フルHD ビデオ記録
■4/8/16 チャンネル同時再生, グリッドインターフェース, スマート検索
■HDMI/VGA の同時ビデオ出力
■SATA HDDх2( 最大12TB), USB3.0х1, USB2.0х1

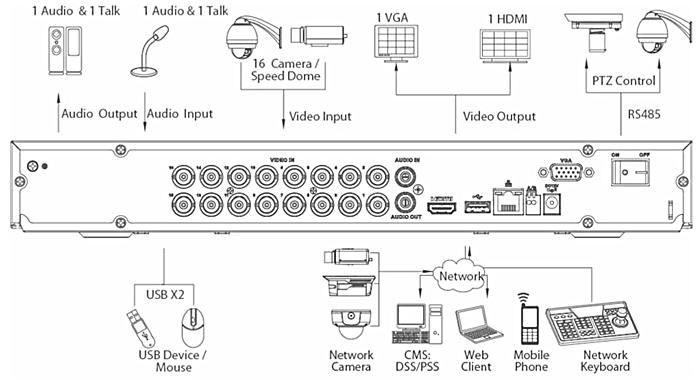

システム構成
スペック
| 型式 | DHI-HCVR7216A-S3 | ||||
|---|---|---|---|---|---|
| システム | |||||
| メインプロセッサ | Embedded プロセッサ | ||||
| OS | Embedded LINUX | ||||
| ビデオ | |||||
| 入力 | 16チャンネル, BNC | ||||
| アナログ | NTSC | ||||
| HDCVI | 1080P/720P HDCVIカメラ | ||||
| IP | 16 + 8 IPカメラ (最大5MB) | ||||
| オーディオ | |||||
| 入力 | 4チャンネル, RCA | ||||
| 出力 | 1チャンネル, RCA | ||||
| 双方向トーク | オーディオ入力х1, 出力х1 | ||||
| 画面表示 | |||||
| 出力端子 | HDMIх1, VGAх1, TVх1 | ||||
| 表示解像度 | 1920х1080, 1280х1024, 1280х720, 1024х768 | ||||
| 画面分割表示 | 1/4/8/9/16 | ||||
| プライバシーマスク | 各カメラに4エリア(長方形) | ||||
| OSD表示情報 | カメラタイトル, 日付時刻, ビデオロス, カメラロック, 動体検知, 録画 | ||||
| 録画 | |||||
| 画像圧縮,音声圧縮 | H.264, G.711 | ||||
| 記録レート | メインストリーム | 1080P/720P/960H/D1(1～30fps) | |||
| D1(1～7fps), CIF/QCIF(1～30fps) | |||||
| ビットレート | 96～6144Kbps | ||||
| 録画モ－ド | マニュアル, スケジュール(連続, 動体検知), 停止 | ||||
| 録画間隔 | 1～60分(初期値：60分),事前録画：1～30秒, 事後録画：10～300秒 | ||||
| ビデオ検出＆アラーム | |||||
| トリガーイベント | 録画, PTZ, ツアー, アラーム, ビデオプッシュ, メール配信, FTP, スナップショット, ブザー, ポップアップ表示 | ||||
| 映像検出内容 | 動体検知：396ゾーン(22х18), カメラ映像断＆カメラ接続状態判別 | ||||
| アラーム入力 | 16チャンネル | ||||
| リレー出力 | 3チャンネル | ||||
| ネットワーク | |||||
| イーサネット | RJ-45ポート(10/100/1000Mbps) | ||||
| ネットワーク機能 | HTTP, IPv4/IPv6, TCP/IP, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, SNMP, P2P | ||||
| 最大ユーザーアクセス数 | 128ユーザー | ||||
| スマートフォン | iPhone, iPad, Android, Windows Phone | ||||
| ストレージ | |||||
| 内蔵HDD | SATAポートх2, 最大12TB | ||||
| 再生＆バックアップ | |||||
| 同時再生 | 1 / 4 / 9 / 16 | ||||
| 検索モード | 時刻/日付, 動体検知, 詳細検索(秒単位) | ||||
| 再生機能 | 再生, 一時停止, 停止, 逆再生, 高速再生, スロー再生, 次ファイル, 前ファイル, 次カメラ, 前カメラ, フルスクリーン, リピート, シャッフル, バックアップ選択, デジタルズーム | ||||
| バックアップモード | USBデバイス / 内蔵SATAドライブ / ネットワーク | ||||
| 外部インターフェース | |||||
| USB | 2ポート(前面USB2.0х1, 背面USB2.0х1), USB3.0 × 1 | ||||
| RS485 | RS485：PTZ制御х1 | ||||
| 一般仕様 | |||||
| 電源 | DC12V/5A | ||||
| 消費電力 | 15W(HDDを除く) | ||||
| 動作温度・湿度範囲 | -10℃～+55℃/10％～90％RH/86～106kpa | ||||
| 外形寸法(WхDхH) | 1U, 375mm× 285mm× 55mm | ||||
| 重量 | 2.35kg (HDDを除く) | ||||
