特徴
■トライブリット各チャンネルのビデオ入力はHD-CVI/アナログ/IPの3種類対応
■他社ネットワークカメラとの接続
■ONVIF Version 2.2準拠
■SATAх8ポート（最大32TB）
■eSATAх1ポート（最大16TB）
■アラーム入力 16ch
■リレー出力 6ch
■オーディオ入力 16チャンネル、BNC
■オーディオ出力 1チャンネル、BNC
■USB2.0х4ポート対応
■リモートモニタリング
■他社ネットワークカメラとの接続
■ONVIF Version 2.2準拠
■SATAх8ポート（最大32TB）
■eSATAх1ポート（最大16TB）
■アラーム入力 16ch
■リレー出力 6ch
■オーディオ入力 16チャンネル、BNC
■オーディオ出力 1チャンネル、BNC
■USB2.0х4ポート対応
■リモートモニタリング

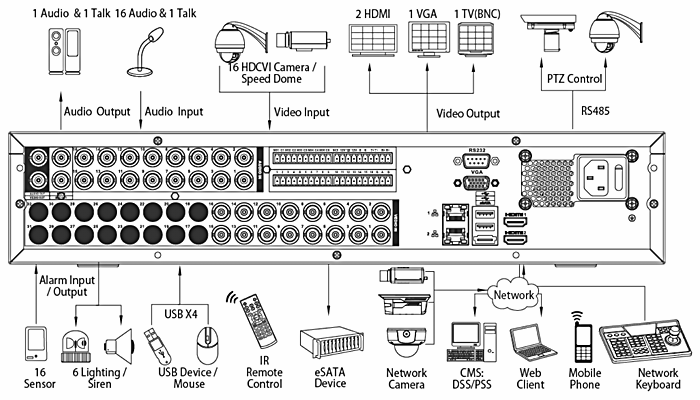

システム構成
スペック
| 型式 | DHI-HCVR7816S | ||||
|---|---|---|---|---|---|
| システム | |||||
| メインプロセッサ | デュアルコア専用プロセッサ | ||||
| OS | Embedded LINUX | ||||
| ビデオ | |||||
| 入力 | 16チャンネル、BNC | ||||
| スタンダード | HDCVI | 1080P/720P HDCVIカメラ | |||
| アナログ | NTSC（525ライン、60f/s） | ||||
| IP | 1080P/720P/D1/CIF IPカメラ | ||||
| オーディオ | |||||
| 入力 | 16チャンネル、BNC | ||||
| 出力 | 1チャンネル、BNC | ||||
| 双方向トーク | オーディオ入出力各1チャネル、BNC | ||||
| 画面表示 | |||||
| 出力端子 | HDMI×2、VGA×1、TV端子、BNC | ||||
| 表示解像度 | 1920×1080、1280×1024、1280×720、1024×768 | ||||
| 画面分割表示 | 1/4/8/9/16 | ||||
| プライバシーマスク | 各カメラ4領域（長方形） | ||||
| OSD表示情報 | カメラタイトル、日付時刻、カメラ映像断、カメラロック、動き検出、録画 | ||||
| 録画 | |||||
| ビデオ／オーディオ圧縮方式 | ビデオ：H.264/オーディオ：G.711 | ||||
| 録画解像度 | 1080P（1920×1080） / 720P（1280×720） / 960h（960×576/960×480） / D1/4CIF（704×576/704×480） / CIF（352×288/352×240）QCIF（176×144/176×120） | ||||
| 録画レート | メインストリーム | 1080P/720P/960H/D1/HD1/2CIF/CIF（1～25/30fps） | |||
| サブストリーム | CIF/QCIF（1～25/30fps） | ||||
| ビットレート | 48~6,144Kb/s | ||||
| 録画モード | マニュアル、スケジュール（連続、動き検出、アラーム連動）、停止 | ||||
| 録画間隔 | 1～120分（初期値：60分）、事前録画：1～30秒、事後録画：10～300秒 | ||||
| ビデオ検出＆アラーム | |||||
| トリガーイベント | 録画、PTZ、ツアー、アラーム出力、ビデオプッシュ、メール配信、FTP、スポット、スナップショット、ブザー、ポップアップ表示 | ||||
| 映像検出内容 | 動き検出：396ゾーン（22×18）、カメラ映像断＆カメラ接続状態判別 | ||||
| アラーム入力 | 16チャンネル | ||||
| リレー出力 | 6チャンネル | ||||
| 再生＆バックアップ | |||||
| 同時再生 | 1/4/9/16 | ||||
| 検索モード | 時刻/日付、アラーム、動き検出、詳細検索（秒単位）、スマート検索 | ||||
| 再生機能 | 再生、一時停止、停止、逆再生、高速再生、スロー再生、次ファイル、前ファイル、次カメラ、前カメラ、フルスクリーン、リピート、シャッフル、バックアップ選択、デジタルズーム | ||||
| バックアップモード | USBデバイス/eSATAデバイス/内蔵SATAドライブ/ネットワーク | ||||
| ネットワーク | |||||
| イーサネット | RJ-45ポート×2（10/100M/1000M） | ||||
| ネットワーク機能 | HTTP、TCP/IP、IPv4/IPv6、UPnP、RTSP、UDP、SMTP、NTP、DHCP、DNS、PPPOE、DDNS、FTP、IP Filter、Alarm Server、SNMP、P2P | ||||
| 最大ユーザーアクセス数 | 128ユーザー | ||||
| スマートフォン | iPhone、iPad、Android、Windows Phone | ||||
| ストレージ | |||||
| 内蔵HDD | SATAポート×8（HDD×8 or HDD×6+CD/DVD-RW）、最大32TB | ||||
| 外部HDD | eSATAポート×1、最大16TB | ||||
| 外部インターフェース | |||||
| USB | 4ポート（前面×２、背面×２）、USB2.0 | ||||
| RS232 | 1ポート、PC通信＆キーボード | ||||
| RS485 | 1ポート、RS485：PTZコントローラ、1ポート、RS422：キーボード | ||||
| 一般仕様 | |||||
| 電源 | AC100～240V、50/60Hz | ||||
| 消費電力 | 40W（HDDを除く） | ||||
| 動作温度・湿度範囲 | -10℃～+55℃/10％～90％RH/86～106kpa | ||||
| 外形寸法（W×D×H） | 2U、440mm(W)×460mm(D)×89mm(H) | ||||
| 重量 | 6.5kg（HDDを除く） | ||||
