特徴
■ トライブリット 各チャンネルのビデオ入力はHDCVI/ アナログ/IP の3 種類対応
■ 1HDMI/VGA/TV は同時ビデオ出力, もう一つのHDMI は個別出力可能
■ 全チャンネルを 1080P でリアルタイム録画
■ H.264 デュアルストリ－ムのビデオ圧縮
■ 4/8 チャンネル同時再生、グリッドインターフェース、スマート検索
■ SATAх4 ポート（最大16TB）,eSATAх1 ポート,USB2.0х3 ポート対応
■ ONVIF Version 2.4 準拠
■ 1HDMI/VGA/TV は同時ビデオ出力, もう一つのHDMI は個別出力可能
■ 全チャンネルを 1080P でリアルタイム録画
■ H.264 デュアルストリ－ムのビデオ圧縮
■ 4/8 チャンネル同時再生、グリッドインターフェース、スマート検索
■ SATAх4 ポート（最大16TB）,eSATAх1 ポート,USB2.0х3 ポート対応
■ ONVIF Version 2.4 準拠
システム構成
スペック

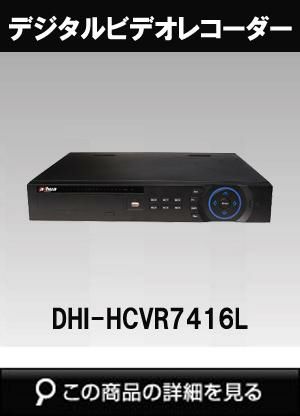

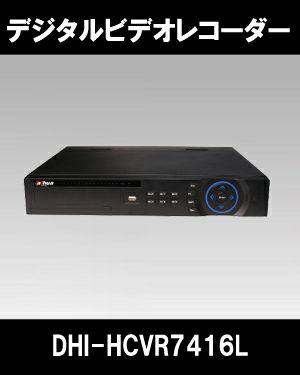

| 型式 | DHI-HCVR7416L | ||||
|---|---|---|---|---|---|
| システム | |||||
| メインプロセッサ | 専用プロセッサ | ||||
| OS | Embedded LINUX | ||||
| ビデオ＆オーディオ | |||||
| 入力 | 16チャンネル | ||||
| スタンダード | HDCVI | 1080P/720P HDCVIカメラ | |||
| アナログ | NTSC/PAL | ||||
| IP | 全チャンネル 1080P/720P IPカメラをサポート | ||||
| オーディオ | |||||
| 入力 | 4チャンネル, BNC | ||||
| 出力 | 1チャンネル, BNC | ||||
| 双方向トーク | オーディオ入出力各1チャネル, BNC | ||||
| 画面表示 | |||||
| 出力端子 | HDMIх2, VGAх1, TV端子 | ||||
| 表示解像度 | 1920х1080, 1280х1024, 1280х720, 1024х768 | ||||
| 画面分割表示 | 1/4/8/9/16 | ||||
| プライバシーマスク | 各カメラ4領域（長方形） | ||||
| OSD表示情報 | カメラタイトル, 日付時刻, ビデオロス, カメラロック, 動体検知, 録画 | ||||
| 外部インターフェース | |||||
| USB | 3ポート（背面х2）, USB2.0 | ||||
| RS232 | 1ポート, PC通信＆キーボード | ||||
| RS485 | 1ポート, RS485：PTZコントローラ, 1ポート, RS422：キーボード | ||||
| 録画 | |||||
| ビデオ／オーディオ圧縮方式 | ビデオ：H.264/オーディオ：G.711 | ||||
| 録画解像度 | 1080P（1920х1080） / 720P（1280х720） / 960H（960х480） / D1/4CIF（704х480） / CIF（352х240）QCIF（176х120） | ||||
| 録画レート | メインストリーム | 1080P/720P/960H/D1/HD1/2CIF/CIF（1～30fps） | |||
| サブストリーム | CIF/QCIF（1～30fps） | ||||
| ビットレート | 48～6, 144Kb/s | ||||
| 録画モード | マニュアル, スケジュール（連続, 動体検知, アラーム連動）、停止 | ||||
| 録画間隔 | 1～120分（初期値：60分）、事前録画：1～30秒、事後録画：10～300秒 | ||||
| ビデオ検出＆アラーム | |||||
| トリガーイベント | 録画, PTZ, ツアー, アラーム出力, ビデオプッシュ, メール配信, FTP, スポット, スナップショット, ブザー, ポップアップ表示 | ||||
| 映像検出内容 | 動体検知：396ゾーン（22х18）, ビデオロス＆カメラ接続状態判別 | ||||
| アラーム入力 | 16チャンネル | ||||
| リレー出力 | 6チャンネル | ||||
| 再生＆バックアップ | |||||
| 同時再生 | 1/4/9/16 | ||||
| 検索モード | 時刻/日付, 動体検知&詳細検索（秒単位） | ||||
| 再生機能 | 再生, 一時停止, 停止, 逆再生, 高速再生, スロー再生, 次ファイル, 前ファイル, 次カメラ, 前カメラ, フルスクリーン, リピート, シャッフル, バックアップ選択, デジタルズーム | ||||
| バックアップモード | USBデバイス/eSATAデバイス/内蔵SATAドライブ/ネットワーク | ||||
| ネットワーク | |||||
| イーサネット | RJ-45ポートх1（10/100M/1000M） | ||||
| ネットワーク機能 | HTTP, TCP/IP, IPv4/IPv6, UPnP, RTSP, UDP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, Alarm Server, SNMP, P2P | ||||
| 最大ユーザーアクセス数 | 128ユーザー | ||||
| スマートフォン | iPhone, iPad, Android, Windows Phone | ||||
| ストレージ | |||||
| 内蔵HDD | SATAポートх4（HDDх4 or HDDх3+CD/DVD-RW）, 最大16TB | ||||
| 外部HDD | eSATAポートх1 | ||||
| 一般仕様 | |||||
| 電源 | AC100～240V, 50/60Hz | ||||
| 消費電力 | 40W（HDDを除く） | ||||
| 動作温度・湿度範囲 | -10℃～+55℃/10％～90％RH/86～106kpa | ||||
| 外形寸法（W×D×H） | 1.5U, 440mm（W）х416mm（D）х68mm（H） | ||||
| 重量 | 6.0kg（HDDを除く） | ||||
