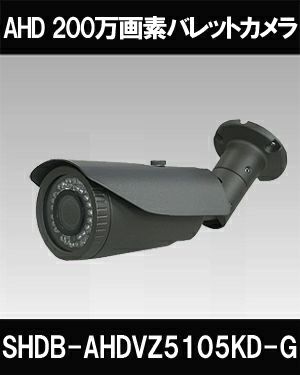

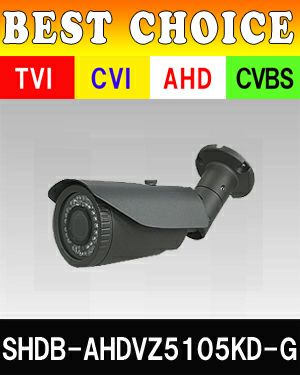

2020年モデル 200万画素 AHD、TVI、CVI、CVBS 4in1 フルハイビジョン
赤外線暗視30m 2.8-12mm 電動バリフォーカルレンズ IP66 屋外用バレットカメラ
SHDB-AHDVZ5105KD-G
![4in1](/images/cam/003/aldb-ahdvz5213kd-w-1-main03.jpg)
![HD-SDI 赤外線カメラ](/images/cam/003/SHDB-AHDVZ5105KD-G-2.jpg)
![HD-SDI 赤外線カメラ](/images/cam/003/SHDB-AHDVZ5105KD-G-1.jpg)
![](/images/cam/002/56-utube01.jpg)
※動画は1920×1080で録画再生されます。右下で全画面すればフルハイビジョン映像が確認できます。
200万画素の画質の違いをご体験ください。
(再生ボタンを押すと下段に現れる歯車のマークから画質を1080Pに変更してご覧ください。)
SHDB-AHDVZ5105KD-Gの特長
![](/images/cam/003/shdb-ahdvz5213kd-w-2-point01.jpg)
![]() |
|
高画質を実現するアルタ特選録画機の紹介
カメラの画質が良くても、録画機の録画の画質が悪ければ画質の良い映像は撮れません。以下のDVRはアルタ特選の200万画素DVRです。
4in1 AHD・TVI・CVI・CVBS(アナログ)の4つの映像出力
SHDB-AHDVZ5105KD-Gは200万画素AHDのカメラですが4in1でその他の映像の出力も可能なカメラです。基本仕様はAHDになります。ご購入に当たっては接続するDVRをご確認ください。
![映像出力](/images/content/tvi.jpg)
TVIはアナログハイビジョンでは画質面で有利性
![映像出力](/images/content/cvi.jpg)
CVIはアナログハイビジョンでは長距離通線での画質面で有利性
![映像出力](/images/content/ahd.jpg)
AHDはアナログハイビジョンでは価格面での有利性
![映像出力](/images/content/cvbs.jpg)
アナログハイビジョンは世界共通で優位性
200万画素で1920×1080Pのフルハイビジョンの解像度
100万画素クラスのカメラと比べ、解像度が格段に向上しています。1280×720Pだった画像のサイズが1920×1080Pと約2倍になっています。さらに映像の一部を拡大しても細部までくっきり見ることができます。
![AHD 解像度](/images/cam/003/shdb-ahdvz5213kd-w-2-rezo01.jpg)
SHDB-AHDVZ5105KD-GのOSDの操作画面
OSDステックを操作して、OSDメニュー画面(On-Screen Display)からカメラの設定変更が出来ます。逆光補正 、明るさ等細かな設定をすることが可能です。
![防犯カメラの画面表示](/images/cam/002/osd_stick01.jpg)
おすすめ使用例
- 画質優先で同軸ケーブルを使ったネットワークカメラにない簡便性
- 車両のナンバー等の精緻な映像を必要とする状況
- アナログカメラで使用していた既存の配線をそのままハイビジョンカメラに交換したい。
- マンションやオフィスの既存のアナログカメラシステムの入れ替え・更新等に
バリフォーカル2.8-12mmレンズで広角から望遠までの監視が可能
レンズに2.8mmから12mmまで調節可能なバリフォーカルレンズを搭載。設置場所に合わせた画角に調整できます。
雨天時の画角調整の時に本体内部を開けずに操作可能で現場での作業が簡単!
(参考)カメラと車両までの距離10mの広角と望遠の画像
【画角の考え方】
画角を広くすると被写体は遠くに見えるようになります。被写体を近くで見ようとすると(望遠)画角は狭くなります。
![画角調整](/images/cam/002/ahd404kg_23a.jpg)
赤外線LEDで昼夜監視
SHDB-AHDVZ5105KD-Gは0.001Luxの高感度赤外線カメラで夜間の映像は通常の赤外線カメラより明るく鮮明な映像が可能です。赤外線LEDでは有効照射距離は30mです。
![赤外線機能](/images/cam/003/vvk220-infrared01.jpg)
カメラを雨から防ぐ強力なIP66 防水仕様
保護等級IP66(防塵防水)仕様のボディーを使用する事で直接雨にさらされる環境にも設置可能です。
![IP66 防水仕様](/images/cam/003/SHDB-AHDVZ5105KD-G-IP66.jpg)
エントランスなどに逆光補正機能
ダイナミックレンジが低いカメラは白飛びしやすい映像になります。SHDB-AHDVZ200KDはダイナミックレンジの高い逆光が強いカメラです。D-WDRは逆光映像をデジタル処理によりますが効果は限定的です。SHDB-AHDVZ200KDはリアルWDRの上級機の機能を搭載しています。
※下段左側画像は逆光に強いカメラです。右側画像は白飛びしているカメラになります。
![逆光機能](/images/cam/003/shdb-ahdvz5213kd-w-2-wdr1a.jpg)
R-WDRは自然なイメージの映像処理で見やすい映像になります。
![逆光機能](/images/cam/003/wdr3.jpg)
設置イメージ
![HD-SDI SHDB-VK220 赤外線カメラ](/images/cam/002/shdb-ahd220b3-wall02.jpg)

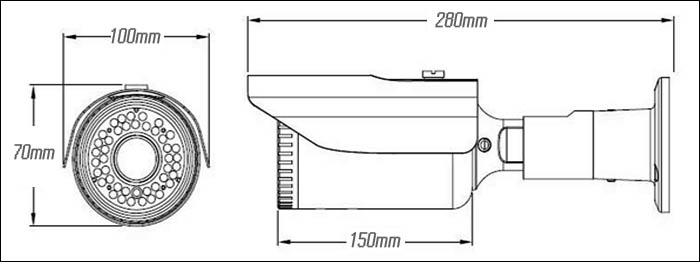

SHDB-AHDVZ5105KD-Gのカメラ図面
![HD-SDI SHDB-VK220 赤外線カメラ](/images/cam/003/shdb-ahdvz-5105kd-g-size.jpg)

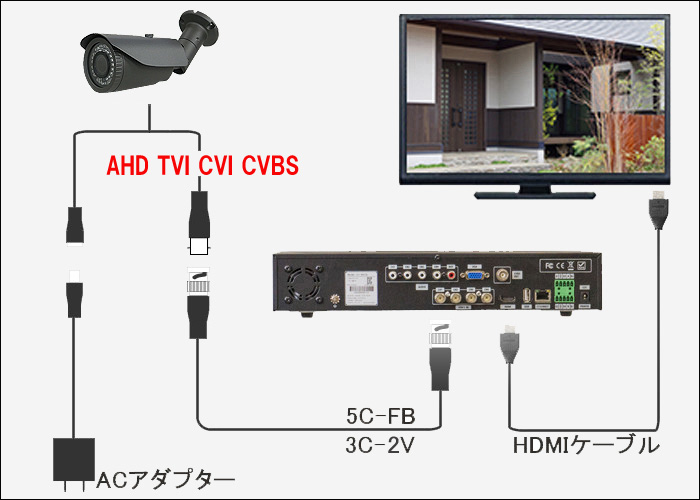

SHDB-AHDVZ5105KD-Gの関連製品接続イメージ図
防犯カメラ、監視用モニターとの接続イメージ図です。
![取付け,接続図](/images/cam/003/SHDB-AHDVZ5105KD-G-setuzoku01.jpg)
カメラ仕様詳細 | |
レンズ | 2.8-12mm |
画角 | 85°~35° |
イメージセンサー | 1/3インチカラーCMOS |
画素数 | 1920*1080P |
システム | NTSC |
赤外線最大照射距離 | 赤外線LED 約30m |
4in1 映像出力 | 200万画素 AHD TVI CVI CVBS |
最低照度 | Color: 0.01Lux(F1.2, AGC ON), 0Lux with IR |
電子シャッター | AUTO,1/50-1/100,000秒 |
防水・防塵 | IP66 |
稼働温度・湿度 | -10~50℃ 湿度≦90% |
電源 | 12V DC |
色 | ガンメタリック色 |
サイズ | 280(L)x70(W)x70(H)mm 金具部分を除く |
重量 | 約760g |
アルタクラッセの保証制度や安心サポートも安心です。
ご購入前やご購入後のお問い合わせやDDNS等のネットワークに関してのご質問をお受けしております。
アルタクラッセではご購入機器の保証や修理対応に専門のスタッフがお受けしております。
![保証制度・サポート](/images/cam/002/support02.jpg)
商品についてのご注意事項
本ページやパッケージの写真は開発中の製品を撮影したものです。量産品と若干違いがある場合がございます。
製造元製品をそのままの状態でお届けするため、細部形状や色味および機能の一部について事前の予告無く変更が行われる場合がございます。あらかじめご了承ください。
本製品を使用した事による、直接的もしくは間接的に生じた損害・破損(データを含む)については弊社では一切責任・保証を負いません。
初期不良と認められた場合は、基本的に同じ商品の不良のあるパーツを交換、もしくは同等品との交換とさせて頂きます。
使用上の誤り及び不当な修理や改造による故障及び破損は保証対象外です。
基本的な操作方法以外のパソコン設定に関する技術的な操作等のご質問にはお応えできかねます。
